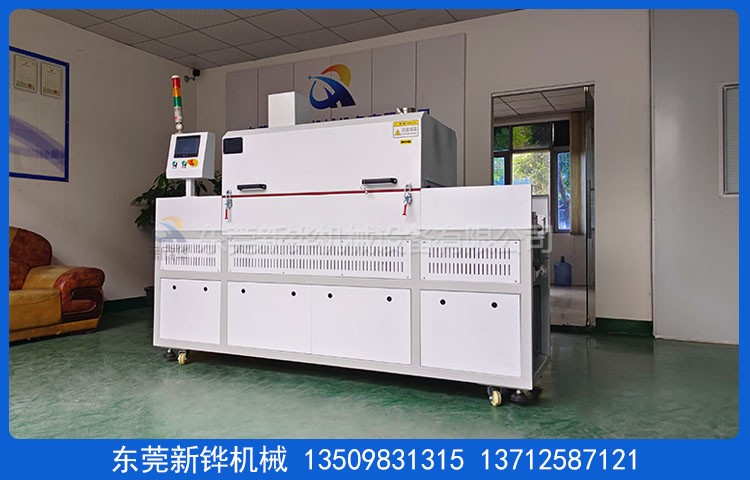

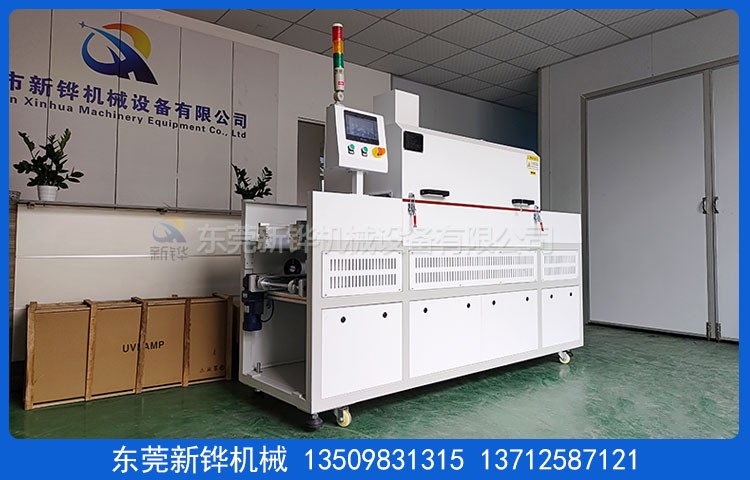

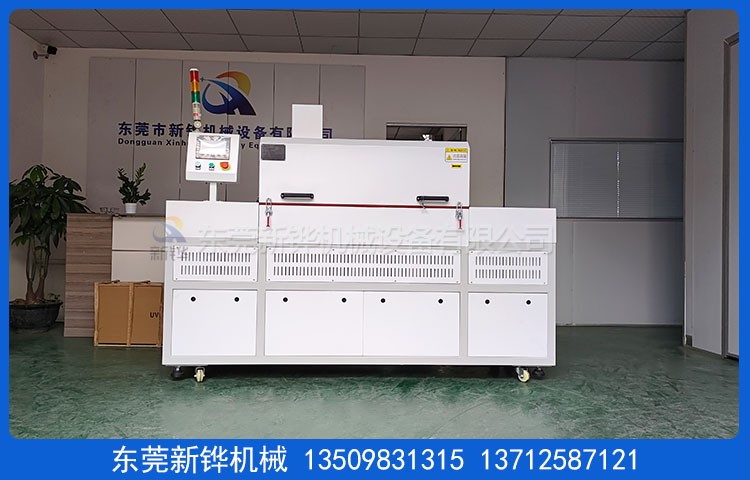

设备名称:移印烘烤炉
设备型号:XHSO-2.4-05-1IR
机台电源:AC380V 3φ 50HZ 9KVA
烘烤尺寸:长1300 × 宽500 × 高250mm
上层输送:长2400 × 宽720 × 高981mm
下层回流:长2400 × 宽720 × 高643mm
机台结构:入料口高度:150mm;进料段:550mm（隔热帘）;恒温段:1300mm（1段）;出料段:550mm（隔热帘）。
内箱材质:T1.2mm厚SUS不锈钢板全密封满焊保证炉内清洁。
外箱材质:T1.5mm 厚冷板折弯加强焊接加工,打磨防锈。
机架材质:T4.0*50*50mm 铁方通焊接成型,机架四面封板。
机台颜色:经防锈处置后静电高温粉体涂装,整机为邹纹灰白色或客户提供色卡。
保温质料:高密度黄色保温岩棉保温,保温层厚度100mm。
门密封条:?20mm耐高硅胶密封条密封处置,美观无污染。
温度范围:常用温度:150℃,最高温度:常温～MAX200℃可调。
温控系统:温度控制器配合SSR控制,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶。
运风方式:经过风道疏散后循环运风设计,均匀性佳。
运风电机:长轴型高温马达多组配强力型多翼式风轮。
进排风口:进风口:￠90mm调治风盘,排风口:￠90mm可调治风阀。
主加热器:移印烘烤炉接纳远红外线电热管+不锈钢电热管,2套加热方式。
加热功率:升温状态:8KW,恒温状态:4KW。
升温速率:约10℃/min,空炉常温～150℃约需时间10分钟。
上层输送:量产线:线体有效内宽:342mm,2.5倍不锈钢倍速链+精研调速马达+三个阻挡气缸输送 ；试机线:线体有效内宽:400mm,铁复龙网带输送运行。
下层回流:同步带传送+精研调速马达。
输送速度:电子调速器调治速度,常用350~400mm/s速度可调治
宁静� ；�:超温停止加热并警报装置、马达、电热过电流� ；ぁ⒖刂苹芈范搪芳俺乇 ；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鞯�…合乎国际宁静尺度。
防护标识:所有带电外露部位加装绝缘� ；ふ�,危险处贴有警示标识,电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂。
质保服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。
售后服务:免费提供日常维护、技术咨询、故障处置等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起30天完成。
东莞尊老凯时人生就是博烘干设备厂家生产:移印烘烤炉,移印隧道炉,丝印烘干机,丝印烘烤炉,移印输送烘烤炉,移印丝印烤炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环 ，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术 ，密封效果优 ； 机体外壳温度低 ，对室内环境温度影响较�� ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
