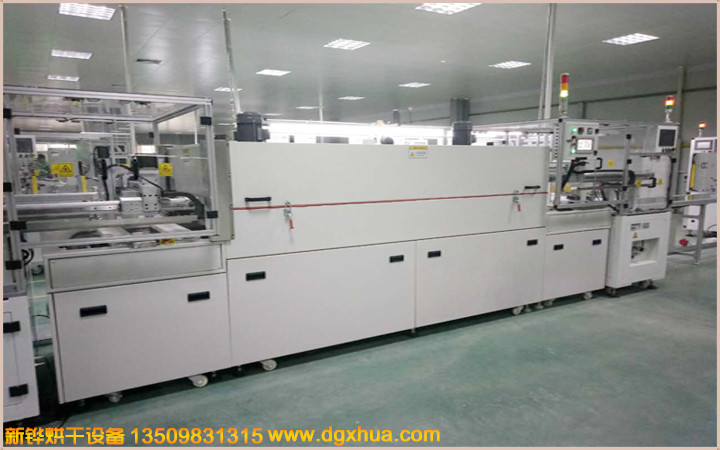

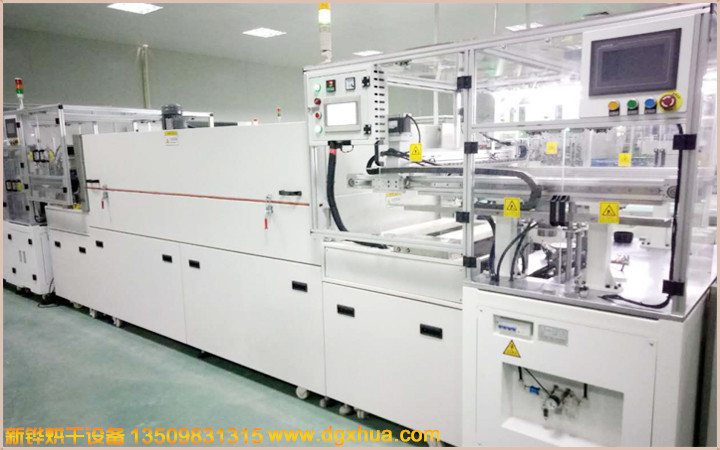

1.名称：点胶烘干隧道炉
以下参数配置供参考
2.电 源：AC380V 3Φ 50HZ 20KW
3.机台尺寸：外尺寸: W800㎜×L5000㎜×H1200㎜
入料段长:500㎜ ；加热段长:3500㎜（分2段温控 ，每段：1750mm/1个送风马达） ；冷却段500mm（分为2组6寸可调角度风扇组） ；收料段:500mm 。
输送链板宽:530㎜ ，输送链板面距地高750+ 50㎜,进/出料口高度150MM可调 。
4.温控系统
温度范围：室温-XAX220℃;常用80℃ ；常温升至80℃需12分钟 。
控制方式：接纳(三菱)温度� ？榕浜�(桦特)SCR控制温度 ，控温精准 ，温度偏差� � ；操作介面接纳(威伦)7寸彩屏配合(三菱)PLC设定及操作 。
5.机台行动：超温停止加热并警报(声光警报) 。
6.结构设计
内箱材质：接纳SUS201＃T1.2mm不锈钢板 ，四周氩焊密封加工（防污染）. 外箱材质：接纳SS41＃T1.5mm钢板经防锈后静电高温粉体涂装 ，皱纹白.
保温材质：接纳耐高温硅酸铝棉+空气隔热保温 ，保温厚度100㎜ ，
接纳耐高温硅胶迫紧 ，美观无污染 。
机台结构：加热段用手动撑杆掀开式设计 ，方便检修及清洁调养;
7.送风系统
马达由顶部循环送风 ，热风从上至下吹向产物 ，喷流式设计 ， 循环
送风 ，均匀性佳 。
接纳长轴型烤箱专用马达2组（永元）及强力型多翼式风轮 。
8．加 热 器：
台湾（台展）中波红外线电热管 ，省电 ，使用寿命2年 。
加热功率:8KW/每段 。

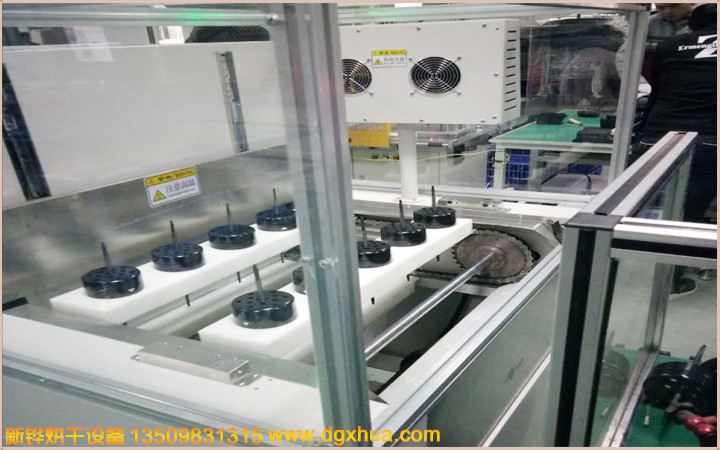

9．输送系统：传动马达＋减速机+链轮＋链条+不锈钢冲孔链板（图见最下方） ，输送方式（控制箱放出料段）由左至右 ，连续式输送 ，速度0~0.3M/min ，（常用0-0.1M/MIN） ，触摸屏设定输送频率以及显示输送速度 。
点胶烘干隧道炉非标定制请来电咨询
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环 ，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术 ，密封效果优 ； 机体外壳温度低 ，对室内环境温度影响较� � ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
