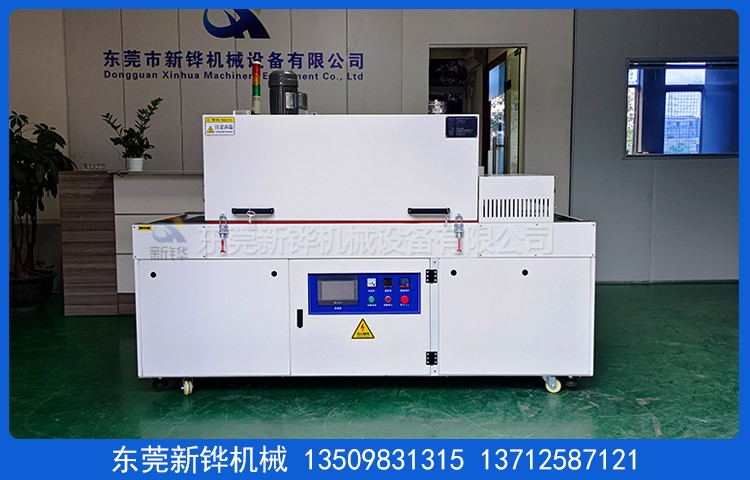

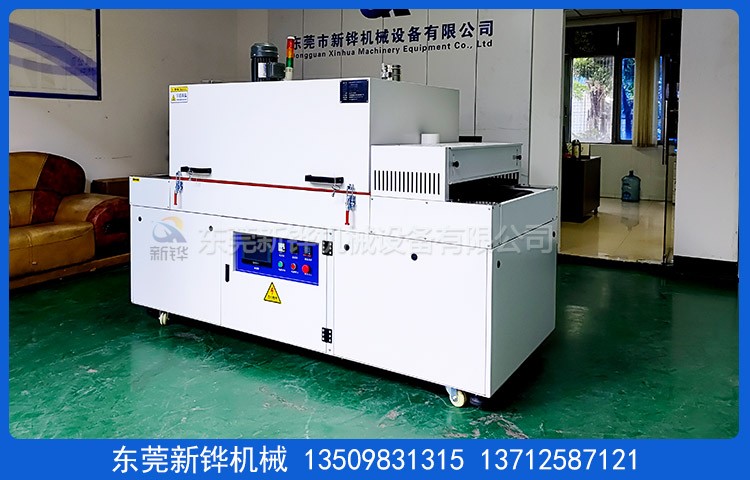

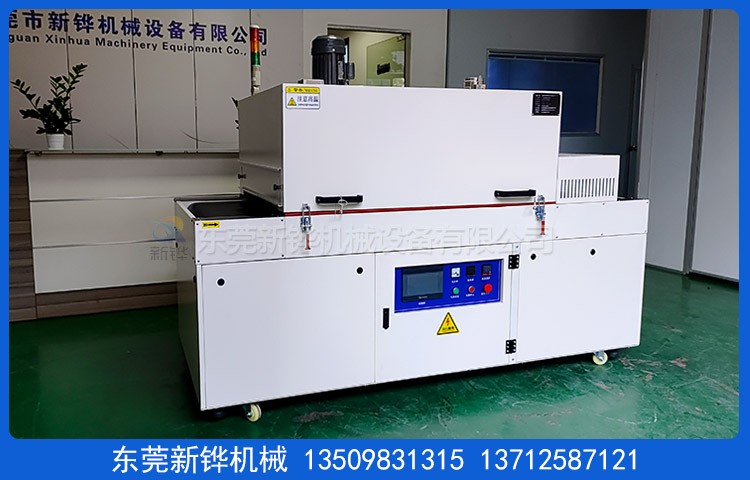

设备名称:光学器件烘烤隧道炉
设备型号:XHSO-2-08-1R
机台电源:AC380V 3φ 50HZ 12.5KW
烘烤尺寸:长1300×宽750×高100mm
输送尺寸:长2500×宽950×高1500mm（以实物为准）
机台结构:入料口高度:0-100mm可调,进料段:350mm,加温段:1300mm（1段加热控制）,出料位:550mm(含冷却段350mm） 。
机台定位:安装承重M20脚杯,3寸脚轮方便设备的牢固和多段拼接 。
检修方式:加热段用手动撑杆掀开�；ど杓�,方便检修及清洁调养 。
内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁 。
外箱材质:T1.5mm厚冷板折弯加强焊接加工,打磨防锈 。
机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面封板 。
机台颜色:光学器件烘烤隧道炉经防锈处置后静电高温粉体涂装,整机为邹纹灰白色 。
保温质料:炉衬与炉体之间填充优质耐高温白色岩棉保温保温质料,保温层厚度80-100mm 。
炉体密封:2*?18mm耐高温密封条密封处置,美观无污染 。
温度范围:最高温度:常温～MAX180℃可调,常用温度150℃ 。
温控系统:触摸屏+PLC+温度控制器+SSR固态继电器输出控制加热, 具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶 。
运风方式:长轴型高温马达配多翼式镀锌风轮,顶部风道循环运风设计,均匀性佳 。
进排风口:进风口:安装初效过滤网,排风阀￠90mm自然进风 。
加热功率:光学器件烘烤隧道炉接纳不锈钢电热管
升温状态:12KW,恒温状态:7KW 。
输送装置:接纳耐高温特弗布带+防跑偏导条 。
输送速度:调速范围:10-100mm/min变频器调治 。
输送动力:减速电机输送平稳速度可调治 。
宁静�；�:超温停止加热并警报装置,马达,电热过电流�；�,控制回路短路及过载�；�,漏电断路器,电源逆向防止器,急�？�,三色指示灯（红色故障,黄色待机,绿色运行）等合乎国际宁静尺度 。
防护标识:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度 。
注意事项:烘烤的产物不能含有高浓度易燃,易爆挥发性气体或溶剂 。
售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修 。
培训服务:免费提供日常维护,技术咨询,故障处置等培训内容,不定期对设备使用状况进行质量跟 。
验收标淮:本机台供电电源线3米,排风软管5米,以双方签定的技术协议书为标淮 。
验收时间:设备调试完成3-5天内为验收时间 。
随机资料:设备交付时附设备使用说明书,主要部件说明书,软件备份各1份,加热管1条 。
交货日期:签定合同收到订金之日起25天完成 。
安装调试:安装调试时间为货到工厂,电话视频指导安装 1个事情日内完成 。
东莞尊老凯时人生就是博烘烤设备厂家生产:光学器件烘烤隧道炉,烘烤隧道炉,固化隧道炉,光学器件隧道炉,固化烘烤隧道炉,点胶固化隧道炉,隧道炉,热风隧道炉,精密热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较� �； 多种加热及运风方凭据产物设定；节能省电、宁静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
