设备名称

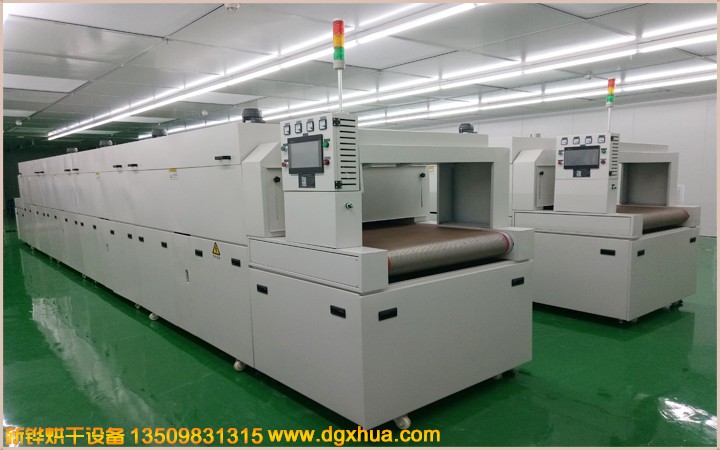

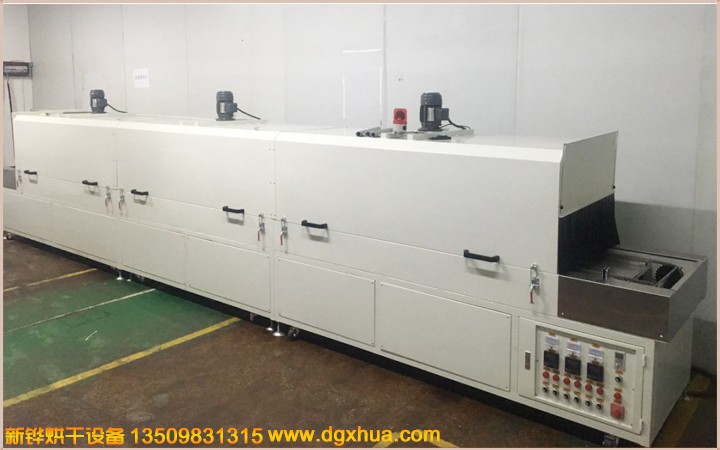

热风隧道炉   型号： XHSO-70-4R

1

电源

AC380V  3φ  50HZ   36KVA

2

内尺寸

长4000 × 宽700 × 高200mm

3

外尺寸

长5000 × 宽1120 × 高1450mm（以实物为准）

4

机台结构

进料段：500mm（手动调治门+垂帘）
。

烘干段：4000mm（分4段加热控制）
。

冷却段：无
。

出料段：500mm（手动调治门+垂帘）
。

检修方式：每2米1支电动推杆掀开检修，掀开高度450mm.

机架结构：2300mm2段，分2段拼接安装
。

5

机台材质

内箱材质：T1.2mm厚SUS304#不锈钢板加工製作， 氬弧焊接，無灰塵產生
。

外箱材质：T1.5mm 厚SS41#冷轧钢板折弯加工製作
。

机架材质：T2.0*40*40mm 铁方通焊接成型，机架四面不封板，底部安裝腳轮腳杯高度可調, 方便設備的牢固和對接
。
机台颜色：经防锈处置后靜電高溫粉體塗裝，整机为邹纹灰白色
。

6

保温结构

保温棉：白色硅酸铝棉，保温层厚度150mm
。

密封条：?20mm耐高硅胶密封条密封处置，美觀無污染
。

防护标签：设备高温部门加贴高温警示标识
。

7

温控系统

温度范围：常用温度250℃,最高温度:常温～MAX300℃可调;

温控方式：智能温控器配合固态调整器控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功效
。

温度均匀度：恒温15分钟空炉200℃±5℃

8

运风系统

运风方式：风道疏散后左右送风吹向产物，循环运风設計，均勻性佳
。

运风电机：長軸型烤箱馬達4組0.5HP及9寸強力型多翼式不锈钢風輪
。

排风口：每2米加热段直径90mm2个，共4个排气口
。

9

加热系统

加热器：不锈钢电热管，上下加热方式
。

加热功率：32KW, 恒温状态功率：16KW.

升温速率：约7℃/min,空炉常温～250℃约需时间30分钟

10

输送系统

输送网带：宽700mm,304#不锈钢乙型网，网格15*100mm
。

输送速度：0-200cm/min任意调治,输送高度：800±50mm
。

输送动力：370W减速电机配合易能变频器调速
。

11

冷却方式

无
。

12

宁静�；�

超溫停止加熱並警報裝置
。

馬達、電熱過電流保護
。

控制回路短路及過載保護
。

漏電斷路器、電源逆向防止器等…合乎國際宁静標準
。

所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54
。

13

使用条件

主電源接纳AC 220V/380V/ 50Hz 三相五線制
。

环境相对湿度40%-50%,温度为20-30摄氏度
。

气管负载压缩空气压力大于5bar
。
烘烤的产物不能含有高濃度易燃、易爆挥发性氣體或溶剂.
。

14

参考尺度

炉温均匀度按GB9452-1988或JB/T6049-1992执行

电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行

JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》

GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》

第二章．交货日期与验收尺度

1

售后服務

設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修
。

质保期外设备配件损耗造成的故障本公司酌情收取工本費
。

免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容
。

免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪
。

2

验收标淮

本机台不含供电电源线，排风管及排风管安装用度
。

设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮
。

设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份
。

3

交货日期

簽定合同收到訂金之日起30 個事情日內完成
。

安装调试时间为货到工厂之日 2  個事情日內完成
。

第三章．主要配件清单

序号

名 称

品牌

规格

备注

1

温控器

汇泰

AK-6

2

SSR

汇泰

SSR-40DA

带0-36V电流信号

3

热电偶

华凌

加长探头

3米

4

电热管

尊老凯时人生就是博

220V/2.5KW

使用寿命3年

5

中间继电器

欧姆龙

MY-2NJ AC220V

220V

6

漏电开关

正泰

DZ47LE-120/C40

380V

7

接触器

正泰

CJ2-0910

220V

8

热过载�；て�

正泰

NK-25

220V

9

运风电机

升捷

3-PHASE

380V/1KW

10

电流表

正泰

50A

正方形

11

相序�；て�

正泰

XJ3-G

380V
