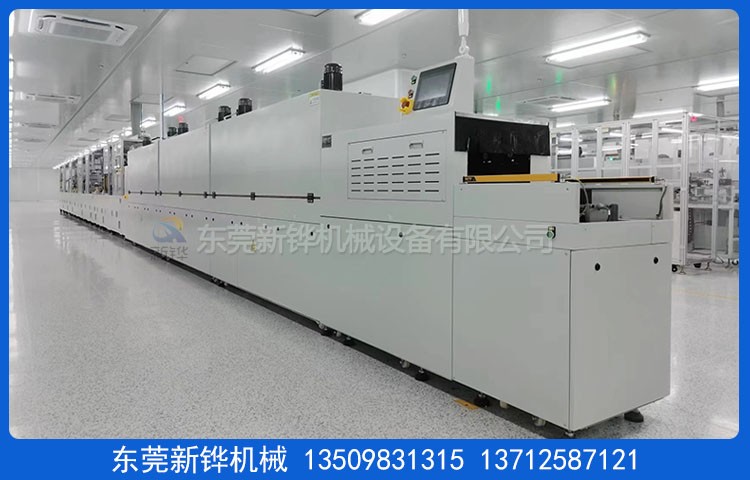

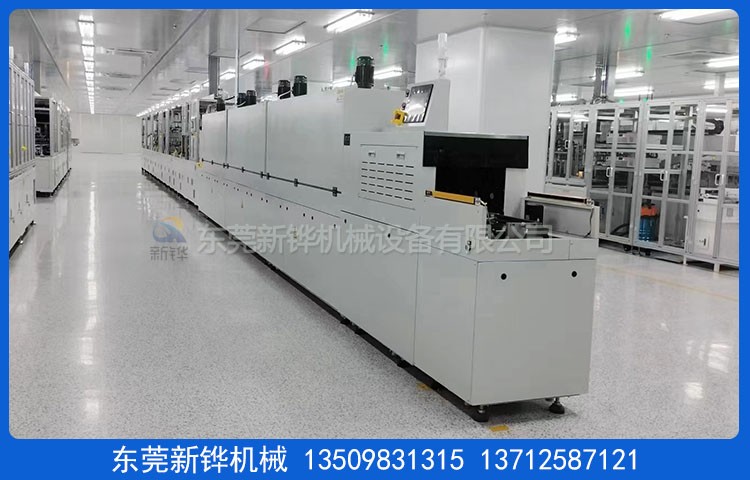

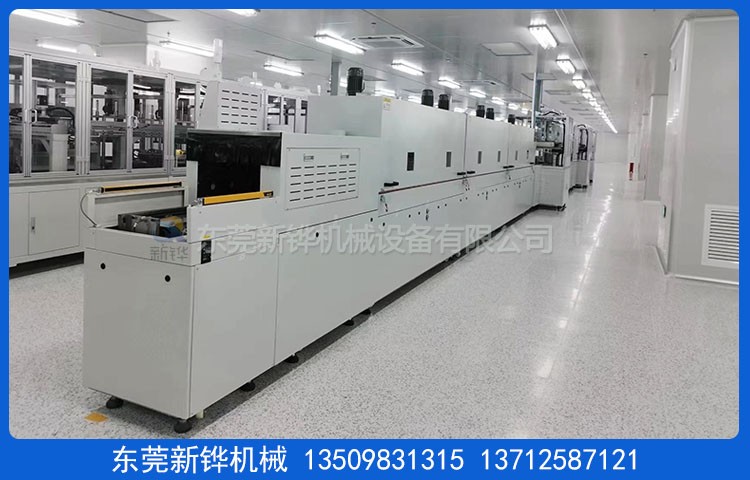

设备名称:风机冷却隧道炉
设备型号:XHSO-9.5-04-2T-6R
设备电源:AC380V 3φ 50HZ 38KVA
烤炉尺寸:L7250 × W470 × 高400mm
外形尺寸:L9500 × W670 × 高1650mm
尺寸漫衍:进料段300mm（含风帘）；烘烤段7250mm；过渡段（排风口100+
风帘200mm；冷却段1000mm；升降平台:650mm
机台结构:上炉盖电动缸掀开检修电机/电热管组件，配手动撑杆�；�。
内箱材质:T1.2mm厚SUS304#不锈钢板氩弧全密封满焊加工制作。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm 铁方通焊接成型，外罩T1.2mm SS41#冷轧板。
脚轮脚杯:风机冷却隧道炉底部安装3寸活动脚轮，M20地脚螺丝高度可调治。
机台颜色:经防锈处置后静电高温粉体涂装（色号92105）。
保温质料:优质白色硅酸铝棉，保温厚度100mm。
门密封条:?20mm耐高硅胶密封条密封处置，美观无污染。
防护标签:设备高温部门加贴高温警示标识。
外表温度:外罩外貌温度室温+15度（≤45度），接缝处和进出炉口除外。
温控方式:温度�？榕浜瞎烫髡骺刂�，多组控制温度，输入模式为精密 K型热电偶。温控系统具备自动整定和PID参数的自动校正功效。
温度范围:常用80℃，室温-MAX120℃可调治。
温度均匀度:恒温30分钟内满载80℃±5℃。
测温布点:单节加热炉体前、中、后3个测温探头，测温高度390mm。
操作系统:触摸屏:威纶通触摸屏，设备为人机操作界面:产物进出载具数量、输送速度、风机、加热、温度、温度曲线、易损件时间提示等参数当地/远程可以设定，操作面板电箱冷却罩上方（操作屏中心距离地面高度1550MM)。
可编程控制器:汇川可编程控制器，机架下方内置电料配电箱。
运风方式:马达经过风道疏散后从上到下送风吹向产物，循环运风设计。
运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。
加热系统:主加热器:SUS201无缝电热管+热风循环控制加热。
加热功率:升温功率34KW，恒温功率17KW。
升温速率:约8.5℃/min,空炉常温～80℃约需时间10分钟。
输送系统:烘烤倍速链:宽322mm2.5倍耐高温特弗龙倍速链，输送高度:910mm.
回流倍速链:宽322mm2.5倍尼龙倍速链，输送高度:550mm.。
输送速度:上料节拍435mm/90S（烘烤时间20分钟)；1-10mm/S调速；
输送动力:万鑫减速电机+易能变频器调速+编码器监测链速+阻档气缸。
冷却方式 出料段上方安装多排冷却横流风扇。
升降平台:升降机构:450W信捷带刹车伺服+丝杆模组+直径导轨+光栅防护。
接驳输送:2.5倍尼龙倍速链配铝型材+调速电机+光电检测定位。
宁静�；�:电热管检测电流故障报警；超温停止加热并警报装置；马达、电热过电流�；�；控制回路短路及过载�；�；漏电断路器�；ぁ⒌缭茨嫦蚍乐蛊鞅；�；触摸屏开机画面按客户要求，内页参数易损件寿命提示功效和设定；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）；所有地线拉到地线铜排处统一接线，直接接地。
防护标签:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制。
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂.。
参考尺度:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》
售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修；易损件电热管、密封条质保期为6个月；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的法式编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成30天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金确认图纸之日起45个事情日尊老凯时人生就是博厂内验收，安装调试时间为货到工厂之日 2天内完成。
东莞尊老凯时人生就是博烘干设备厂家生产:风机冷却隧道炉,加热冷却隧道炉,冷却隧道炉,风机冷却炉,加热隧道炉,烘干冷却隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
