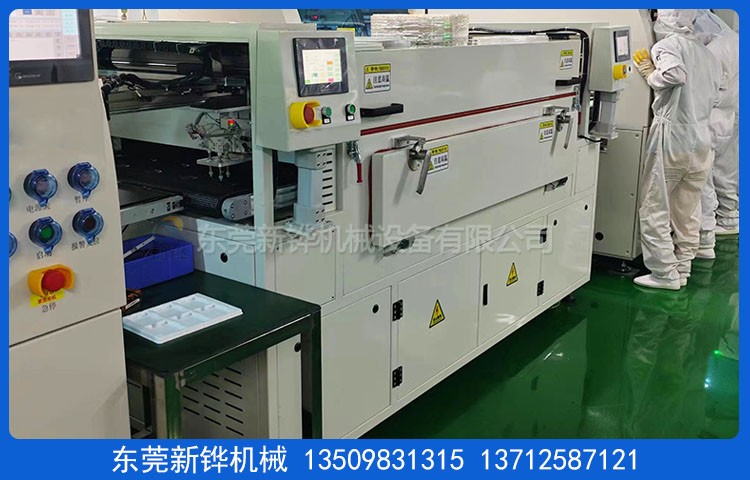

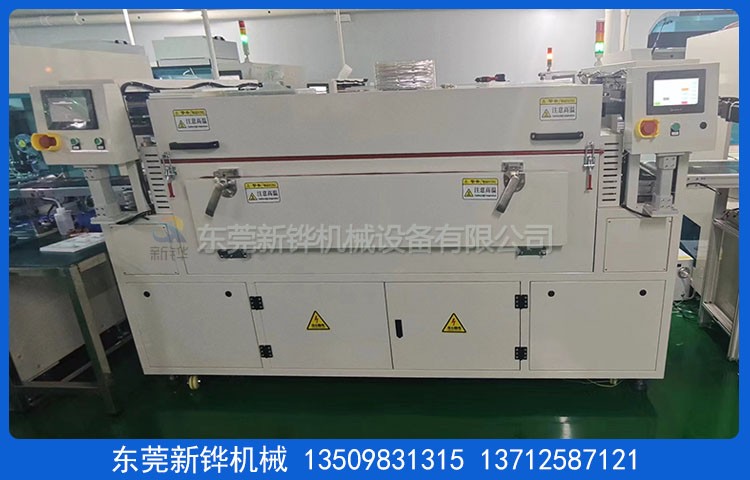

设备名称:玻璃红外线隧道炉
设备型号:XHSO-F2-2.5-1-2TR
机台电源:AC380V 3φ 50HZ 19KVA
烘烤尺寸:长1800 × 宽1030 × 高100mm
输送尺寸:长2500 × 宽1250 × 高1650mm（以实物为准）
机台结构:上下双面加热 ，入料口高度:100mm ，进料段350 恒温段:1800mm ，出料段350mm
检修方式:加热段开检修门+手动撑杆�；ど杓� ，方便检修及清洁调养。
机台定位:安装承重M20脚杯 ， 3寸脚杯方便设备的牢固和多段拼接 ，输送网带面到地面高1000±10mm。
内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。
外箱材质:T1.5mm 厚冷板折弯加强焊接加工 ，打磨防锈。
机架材质:T2.5*40*40mm 铁方通焊接成型 ，机架整体封板。
机台颜色:玻璃红外线隧道炉经防锈处置后静电高温粉体涂装 ，整机为定制（东亚升XH-1435诚亿白）。
保温质料:白色硅酸铝保温 ，保温层厚度80-100mm。
门密封条:?20mm耐高硅胶双密封条密封处置 ，美观无污染。
温度范围:最高温度:常温～MAX200℃可调 ，常用温度:60-100℃ ，空载恒温30分钟60-100℃±10℃（不含进出料段）。
温控系统:触摸屏（2个）+PLC操作系统 ，温度�？槠髋浜蟂CR控制加热, 具备PID自整定参数平衡调温校正功效 ，输入模式为 K型热电偶,控温精准 ，预留输出/输入IO点各2个。
加热功率:玻璃红外线隧道炉接纳红外线电热板加热 ，升温状态约:18KW ，上下两层加热。
升温速率:空炉常温～100℃约需时间15分钟。
设备节拍:4S/片
输送网带:特弗龙网格带4*4MM+硅胶防跑含导条。
输送动力:雷赛步进电机速度可调。
搬运机构:X/Y轴皮带模组+雷赛步进电机4套 ，Z轴气缸+吸盘2套 ，下料检测光电6套。
宁静�；�:超温停止加热并警报装置、马达、电热过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鞯�…合乎国际宁静尺度。
防护标识:所有带电外露部位加装绝缘�；ふ� ，危险处贴有警示标识 ，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制 ，环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:设备自送货之日起质保期为壹年 ，质保期内发生非人为质量问题免费维修。
培训服务:免费提供日常维护、技术咨询、故障处置等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道 ，以双方签定的技术协议书为标淮 ，验收时间为5-7天。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起40个事情日出货 ，安装调试时间为货到工厂5天。
东莞尊老凯时人生就是博烘烤设备厂家生产:玻璃红外线隧道炉,红外线隧道炉,玻璃IR烘烤炉,IR隧道炉,玻璃水份隧道炉,IR烘干隧道炉,隧道炉,热风隧道炉,精密热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
