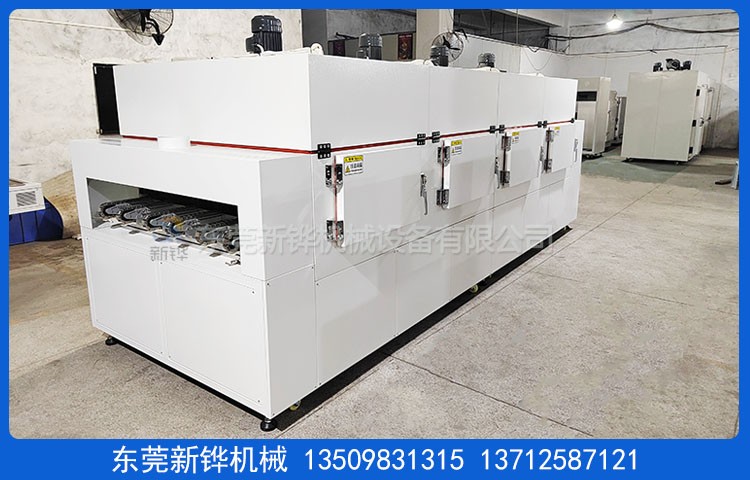

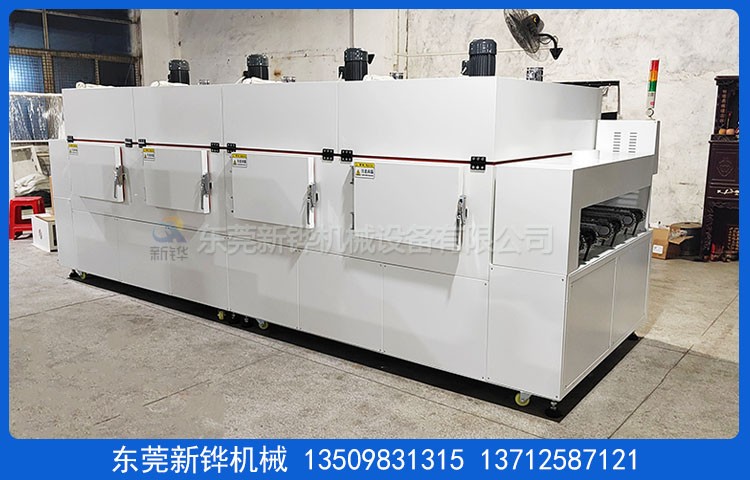

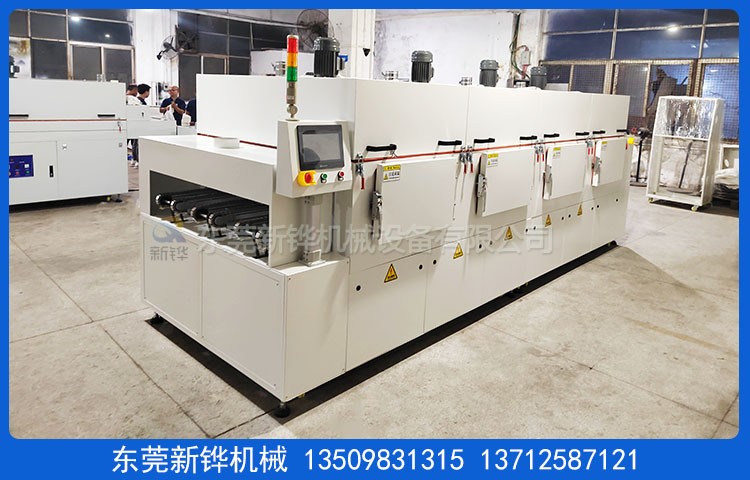

设备名称:金属框水份烘干隧道炉
设备型号:XHSO-4.5-3T-4R
机台电源:AC380V 3φ 60HZ 56KVA
烘烤尺寸:长4000 × 宽1250 × 高500mm
输送尺寸:长4700 × 宽1600 × 高2000mm（以实物为准）
机台结构:入口高度:500mm，进料段:300mm，恒温段:4000mm（8组控温），出料段:400mm；输送线到地面910±10mm，拆分两段为2300MM+2400MM 。
检修方式:炉体左右两侧开检修门+加热段手动开盖设计，方便检修及清洁调养 。
机台定位:安装承重M20脚杯， 3寸脚杯方便设备的牢固 。
内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁 。
外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈 。
机架材质:T2.0*40*40mm 铁方通焊接成型，机架整体封板 。
机台颜色:金属框水份烘干隧道炉经防锈处置后静电高温粉体涂装，整机为RAL9016 。
保温质料:白色硅酸铝保温，保温层厚度100mm 。
门密封条:?20mm耐高硅胶双密封条密封处置，美观无污染 。
温度范围:常用温度:90℃,最高温度:常温～MAX150℃可调 。
温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功效，输入模式为 K型热电偶,控温精准 。
排风出口:排风口:￠90mm可调治风阀 。
加热功率:金属框水份烘干隧道炉接纳不锈钢电热管，8套加热控制温度，升温状态约:48KW, 恒温状态约:36KW 。
升温速率:空炉常温～90℃约需时间15分钟 。
输送链板:3组不锈钢UG型弯盖链条+导条，每条出料区装1组光电检测治具板 。
输送动力:3组传动由伺服+减速电机独立控，链轮、链条传动运行，常用0.05-0.1m/min调治速度 。
宁静�；�:超温停止加热并警报装置、马达、电热过电流�；ぁ⒖刂苹芈范搪芳俺乇；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鞯�…合乎国际宁静尺度 。
防护标识:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度 。
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂 。
售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修 。
培训服务:免费提供日常维护、技术咨询、故障处置等培训内容,不定期对设备使用状况进行质量跟 。
验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天 。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份 。
交货日期:签定合同收到订金之日起40个事情日出货 。
东莞尊老凯时人生就是博烘干设备厂家生产:金属框水份烘干隧道炉,水份烘干隧道炉,水份烘烤炉,手表金属框烘干炉,水份速干烘炉,水份烘干专用炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较� �； 多种加热及运风方凭据产物设定；节能省电、宁静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
