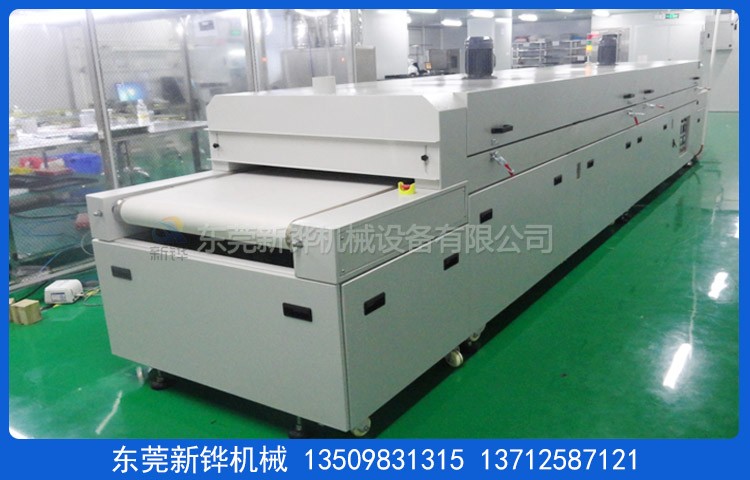

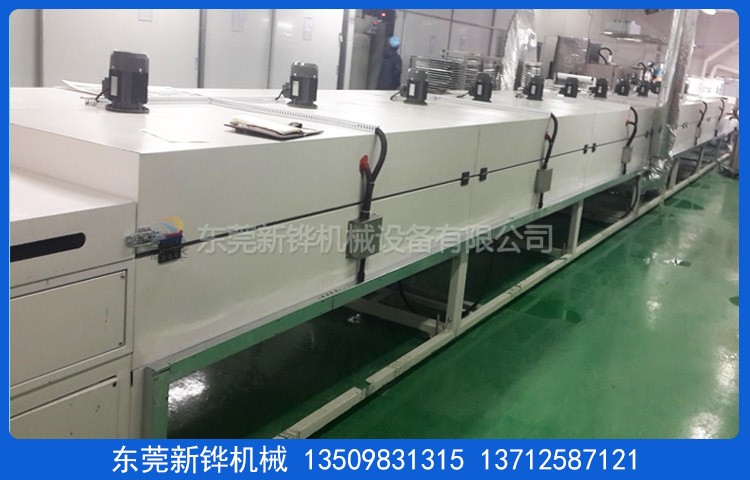

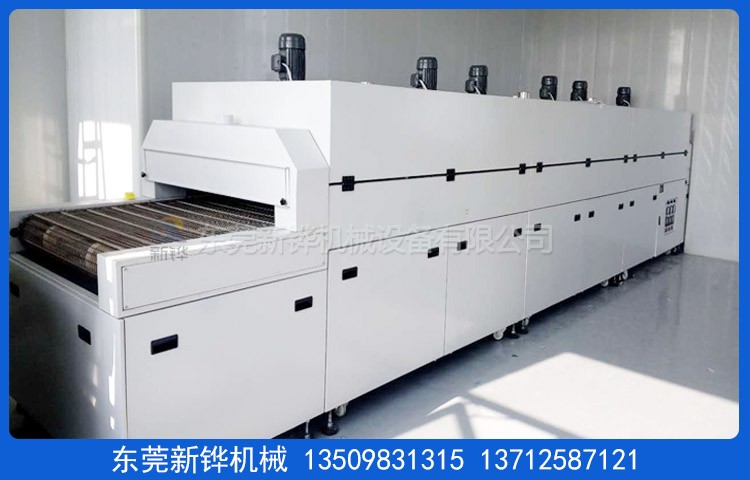

设备名称:光学膜隧道炉
机器型号:XHSOL-8-1-4R
机台电源:AC380V 50HZ 69KVA
烘烤尺寸:长8000×宽1050×高100mm
输送尺寸:长10000×宽1350×高1650mm（以实物为准）
机台结构:入料口高度:100mm,进料段:1000mm,恒温段:8000mm(分4段加热）,出料段:1000mm
安装定位:光学膜隧道炉底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆� ；ぜ煨薹绞缴杓�
内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氩弧焊、保证炉内清洁
外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作
机架材质:T2.0*40*40mm铁方通，两侧整体活动封板
机台颜色:经防锈处置后静电高温粉体涂装，整机为邹纹灰白色
保温结构:接纳耐高温白色硅酸铝棉，保温层厚度100mm
密封条:接纳?20mm耐高温双硅胶密封条密封处置，美观无污染
温度范围:室温~MAX200℃，常用温度150℃
温度控制器:智能温度控制器，数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道疏散后水平循环运风设计，均匀性佳
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮
高效过滤器:接纳二级过滤，进风口加装初效过滤器，炉内加装耐高温有隔板高效过滤器，双面防护网为不锈钢方格网SUS304 ；风量:2000 m3/h
加热方式:光学膜隧道炉接纳不锈钢电热管+热风循环
加热功率:65KW,恒温状态功率:34KW
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟
冷却方式:2排可调治角度轴流风扇
输送网带:宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置
网带除尘:进料段安装除尘粘滚
输送速度:减速电机配合变频器调速1-3m/min任意调治
输送高度:输送带外貌距离地面850+50mm可调
宁静� ；�:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载等� ；げ⒕ㄗ爸谩虾豕誓渤叨�
防护标签:所有带电外露部位加装绝缘� ；ふ�，危险处贴有高温，防触电警示标识，电柜防护品级IP54
机台电源:主电源接纳AC 220V/380V/50Hz 三相五线制
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂
执行尺度:炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行
参考尺度:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》
东莞尊老凯时人生就是博烘干设备厂家生产:光学膜隧道炉,薄膜隧道炉,光学� ；つず婵韭�,薄膜质料隧道炉,光学薄膜隧道炉,光学膜片隧道炉,隧道炉,热风隧道炉,硅胶外貌处置机,红外线隧道炉,高温隧道炉,陶瓷烧结隧道炉,马达线圈滴漆机,隧道炉厂家等设备研发制造
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术，密封效果优 ； 机体外壳温度低，对室内环境温度影响较�� ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
