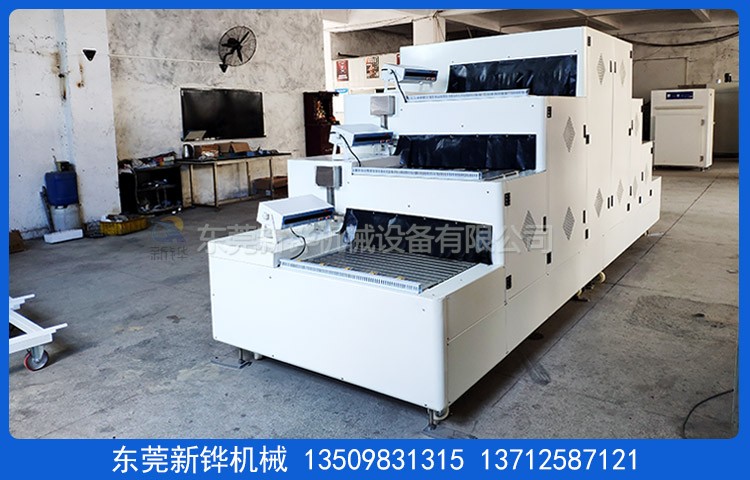

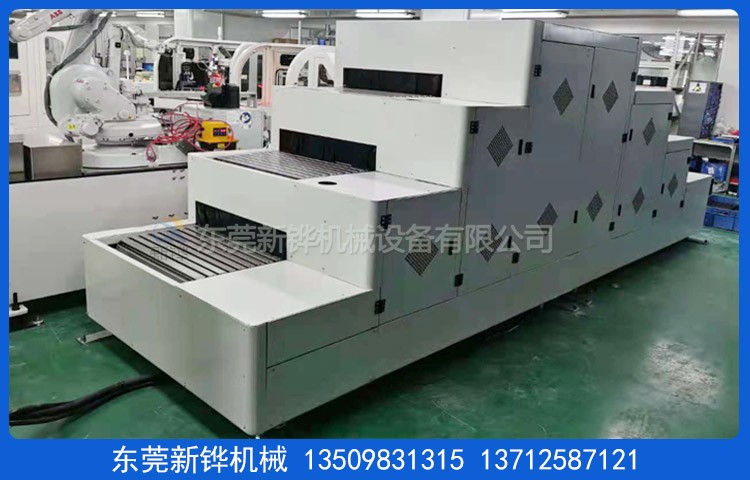

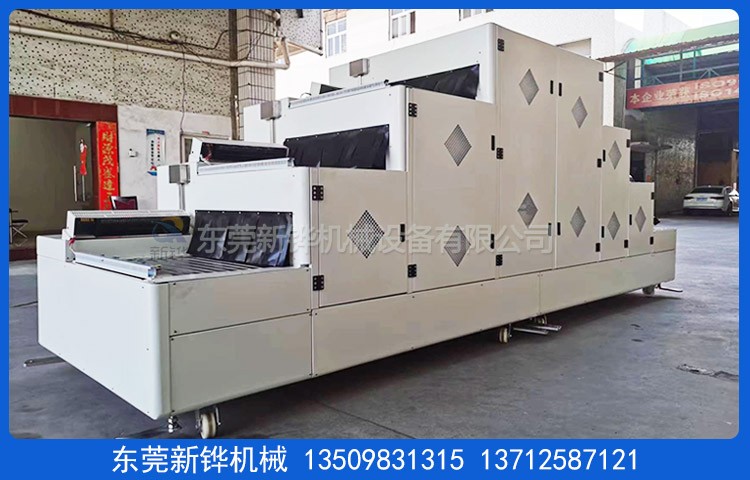

设备名称:多层固化炉
机器型号:XHSO-TQS5-3T
机台电源:AC380V 3φ 50HZ 52KVA
上层烘烤尺寸:L1380×W840×高150mm
上层输送尺寸:L2630×W1500×高1400mm（以实物为准）
上层尺寸漫衍:进料500mm,加热段980mm（分1段控制）,出料750mm
中层烘烤尺寸:L2630×W840×高150mm
中层输送尺寸:L3780×W1500×高1000mm
中层尺寸漫衍:进料550mm,加热段2630mm（分2段控制）,出料600mm
下层烘烤尺寸:L3780×W840×高150mm
下层输送尺寸:L5000×W1500×高600mm
下层尺寸漫衍:进料570mm,加热段3780mm（分3段控制）,出料650mm
出料装置:上,中,下三层加装导条及微动开关检测产物。
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm
检修方式:侧面分层活动门检修电机/电热管组件。
内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氩弧焊,保证炉内清洁。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色:多层固化炉经防锈处置后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm
密封条:接纳?20mm耐高硅胶密封条密封处置,美观无污染。
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:达温度�？榕浜瞎烫髡骺刂�, 输入模式为精密 K型热电偶.温控系统具备自动整定和PID参数的自动校正功效。
操作系统:威纶通触摸屏+三菱PLC可编程控制器,设备为人机操作界面:输送速度,风机,加热,温度,温度曲线等参数直接设定。
温度均匀度:空炉150℃恒温15min后温差±5-10℃
上层测温点:加热:980mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个。
中层测温点:2630mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个。
下层测温点:3780mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个。
运风方式:经过风道疏散后水平循环运风设计,均匀性佳。
运风电机:长轴型烤箱专用马达多组配强力型多翼式镀锌风轮。
加热方式:多层固化炉接纳不锈钢电热管+热风循环。
加热功率:上层8KW+中层12KW+下层20KW=40KW,恒温状态功率:20KW
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟。
上层烘烤时间:放料到出料120分钟。
中层烘烤时间:放料到出料180分钟。
下层烘烤时间:放料到出料180分钟。
冷却方式:2排可调治角度轴流风扇。
输送网带:宽844mmT2.5mm不锈钢折弯链板+201不锈钢链条。
输送速度:减速电机配合变频器0-100mm/min范围任意调治。
输送高度:输送带外貌距离地面输送高度:1467mm（上层）,1033mm（中层）,600mm（下层）。
宁静掩护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等掩护并警报装置…合乎国际宁静尺度。
防护标签:所有带电外露部位加装绝缘掩护罩,危险处贴有高温,防触电警示标识,电柜防护品级IP54
机台电源:主电源接纳AC 220V/380V/50Hz 三相五线制。
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产物不能含有高浓度易燃,易爆挥发性气体或溶剂。
执行尺度:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行。
参考尺度:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术尺度:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费。
培训服务:免费提供设备的法式编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪。
东莞尊老凯时人生就是博烘烤设备厂家生产:多层固化炉,多层烘烤炉,多层热风炉,多层加热固化炉,多层固化烘干线,多层电热固化炉,三层隧道炉,无尘隧道炉,IR隧道炉,二层热风隧道炉等相关设备
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘；内部洁净无尘； 双重超温掩护,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内环境温度影响较�。� 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
