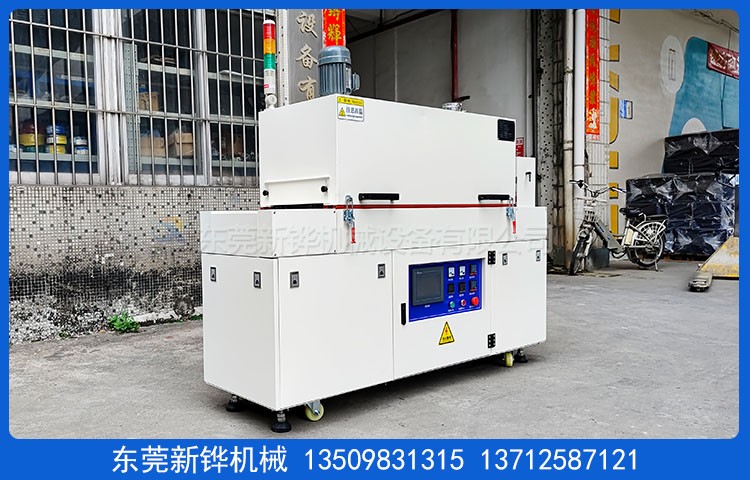

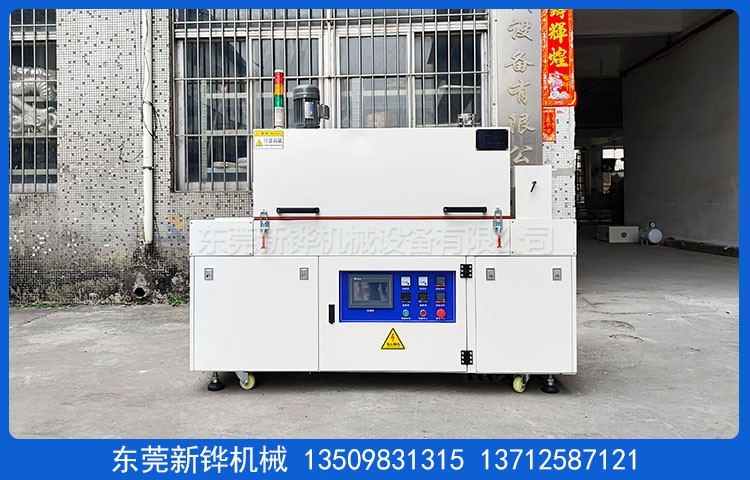

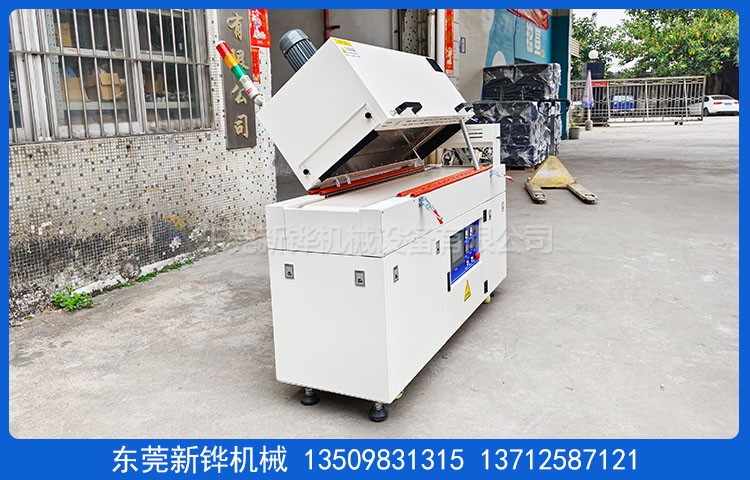

设备名称:自动化固化炉
设备型号:XHSO-1.8-05-3R
机台电源:AC380V 3φ 50HZ 10KVA
烘烤尺寸:长1200 × 宽300 × 高80mm
外型尺寸:长1800 × 宽500 × 高1650mm（以实物为准）
机台结构:入料口高度:80mm ，进料段:300mm ，恒温段:1200mm（1段） ，出料段:300mm（冷却罩170mm）。
机台定位:安装承重M18脚杯 ，3寸脚杯方便设备移动牢固。
内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。
外箱材质:T1.5mm厚冷板折弯加强焊接加工 ，打磨防锈。
机架材质:T2.0*40*40mm铁方通焊接成型 ，机架不封板。
机台颜色:自动化固化炉经防锈处置后静电高温粉体涂装 ，整机为邹纹灰白色。
保温质料:白色硅酸铝保温 ，保温层厚度100mm。
门密封条 ?20mm耐高硅胶密封条密封处置 ，美观无污染。
温度范围:常温～MAX150℃可调 ，常用温度130℃,恒温30分钟空载测试130℃±3%℃（进出料口除外）
温控系统:台达PLC+7寸触摸屏+欧姆龙温控器+SSR进行温度控制, 炉堂分前、中、后三段进行分别控温 ，输入模式精密K型热电偶；具备自动整定和PID参数的自动校正功效 ，
运风方式:自动化固化炉经过风道疏散后左右运风 ，循环运风设计 ，均匀性佳。
运风电机:长轴型高温马达1组配强力型多翼式风轮。
进排风口:进风口:￠90mm调治风盘 ，排风口:￠90mm可调治风阀。
加热器:SUS304不锈钢电热管 ，3套加热控制温度。
加热功率:升温状态:9KW ，恒温状态:4.5KW。
升温速率:约10℃/min,空炉常温～130℃约需时间15分钟 ，
输送材质:0.7mm铁氟龙布带平接方式 ，网带有效宽度≥300mm ，输送带面距离地面高度820±30mm（可调）网带平接需方便拆装更换。
输送速度:烘干时间10-30min走1200mm ，常用40-120mm/min任意调治。
输送动力:马达、减速机、链轮、链条传动发动链网运行 ，变频器调治速度。
冷却方式:接纳4寸高度风扇送风冷却。
宁静�；�:每组加热段单独超温报警（数显温控器）、感温头监控温度超温停止加热并警报、马达、电热过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鞯�…合乎国际宁静尺度。
防护标识:所有带电外露部位加装绝缘�；ふ� ，危险处贴有警示标识 ，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制 ，环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:设备自送货之日起质保期为壹年 ，质保期内发生非人为质量问题免费维修。
培训服务:设备制作期间,需方可指派工程师等人至供方生产现场调机及教育训练,以利缩短培训期；供方出货前 ，需方至设备现场验机 ，并将需方提出的验机问题在出机前处置完毕；免费提供日常维护、技术咨询、故障处置等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道 ，以双方签定的技术协议书为标淮。
验收时间:设备调试完成3-5天内为验收时间。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
东莞尊老凯时人生就是博烘烤设备厂家生产:自动化固化炉,烘烤隧道炉,烘干固化炉,自动化隧道炉,自动化烘干固化炉,热风烘干固化炉,热风隧道炉,红外线隧道炉,充氮隧道炉,洁净隧道炉,烘烤隧道炉,卷对卷隧道炉,涂布隧道炉,水份烘干隧道炉隧道炉厂家等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
