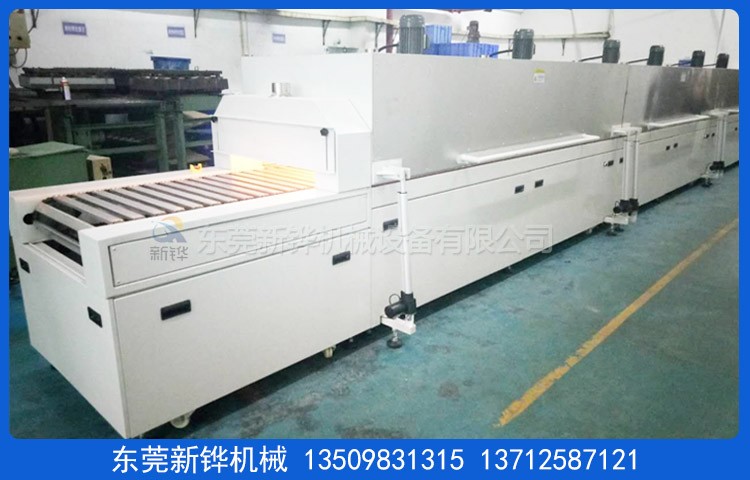

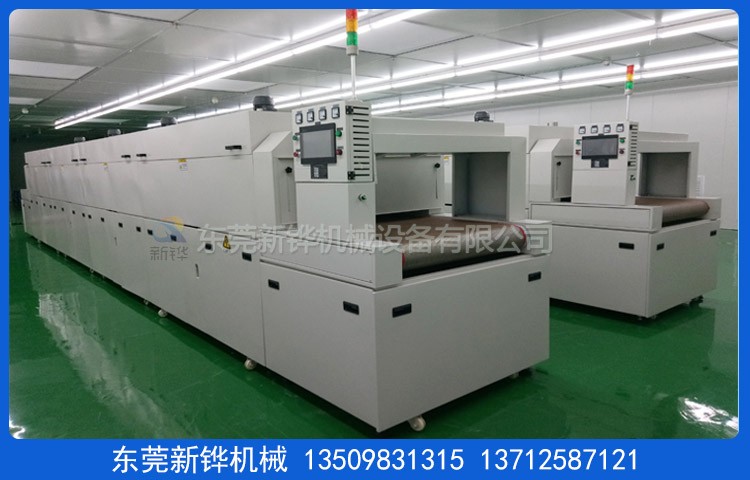

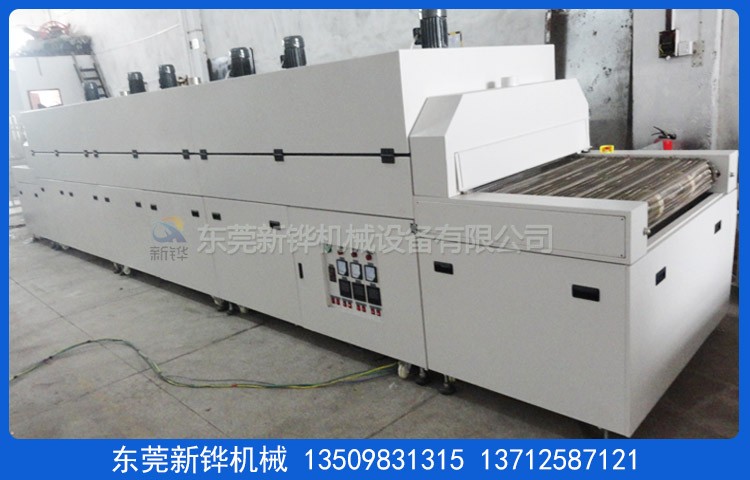

设备名称:塑胶新质料隧道炉
设备型号:XHSO-8-1-4R
机台电源:AC380V 3φ 50HZ 46KVA
烘烤尺寸:长8000×宽1050×高150mm
输送尺寸:长10000×宽1250×高1650mm（以实物为准）
机台结构:入料口高度:0-150mm,进料段:800mm,恒温段:2000mm（4节）,出料段:800mm,冷却段:400mm.
机台定位:安装承重M20脚杯,3寸脚杯方便设备的牢固和多段拼接.
内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁.
外箱材质:T1.5mm厚冷板折弯加工制作.
机架材质:T2.0*40*40mm 铁方通焊接成型,机架四周封板.
机台颜色:塑胶新质料隧道炉经防锈处置后静电高温粉体涂装,整机为邹纹灰白色.
保温质料:白色硅酸铝保温,保温层厚度100mm.
门密封条:2条*?20mm耐高硅胶密封条密封处置,美观无污染.
温度范围:常用温度180℃,最高温度:常温～MAX200℃可调.
温控系统:智能温控器配合SSR控制,具备PID自整定参数平衡调温校正功效,输入模式为K型热电偶.
运风方式:经过风道疏散后水平运风,循环运风设计,均匀性佳.
运风电机:长轴型高温马达多组配强力型多翼式风轮.
进排风口:进风口:￠90mm调治风盘,排风口:￠90mm可调治风阀
加热器:塑胶新质料隧道炉接纳红外线电热管+热风循环
加热功率:升温状态:46KW,恒温状态:23KW.
升温速率:约5℃/min,空炉常温～200℃约需时间35分钟
输送链板:宽1000mmC2052碳钢+串杆+1.5mm不锈钢网带.
输送速度:变频器调速控制减速电机,常用速度10~100mm/min任意调治,速度表显示.
宁静�；�:超温停止加热并警报装置、马达、电热过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鞯取虾豕誓渤叨�.
防护标识:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54.
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂.
售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修.
培训服务:免费提供日常维护、技术咨询、故障处置等培训内容,不定期对设备使用状况进行质量跟踪.
验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮.
验收时间:设备调试完成3-5天内为验收时间.
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份.
交货日期:签定合同收到订金之日起30个事情日完成.
安装调试:安装调试时间为货到工厂之日 1 个事情日内完成.
东莞尊老凯时人生就是博隧道炉设备厂家生产:工业烘箱,塑胶新质料隧道炉,塑胶原料隧道炉,复合新质料烘烤线,塑胶颗粒隧道炉,固体质料烘干炉,塑胶新型质料隧道炉,热风隧道炉,精密热风烘干炉,热风烘烤隧道炉,电热隧道炉,洁净隧道式烘箱,电机胶水隧道烘干线等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
