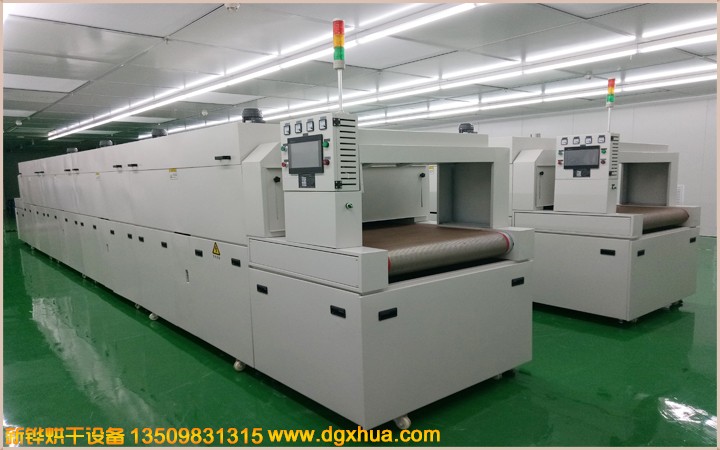

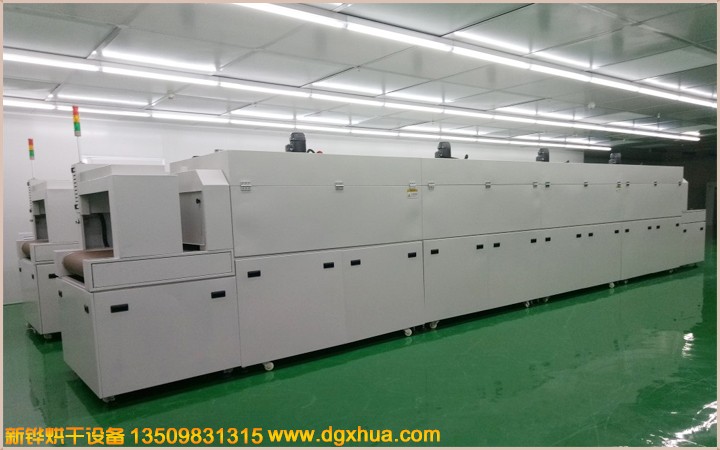

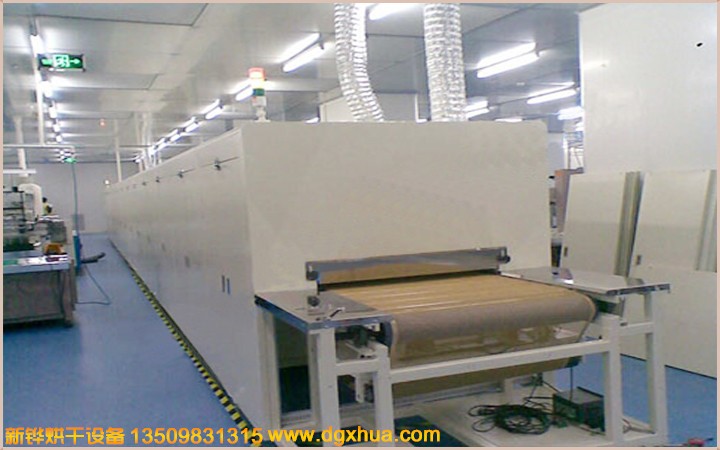

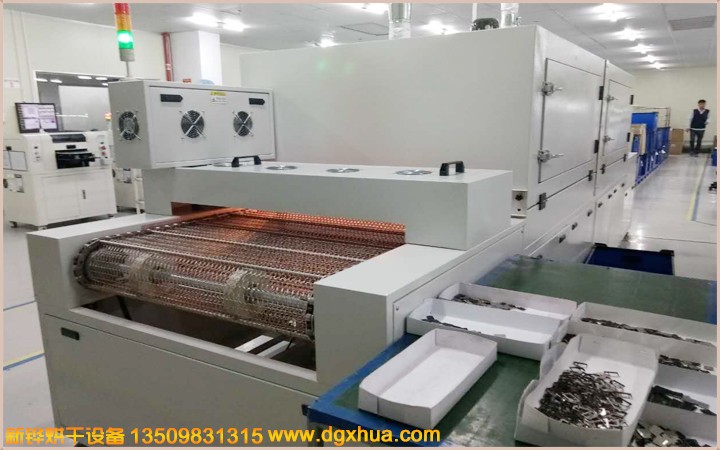

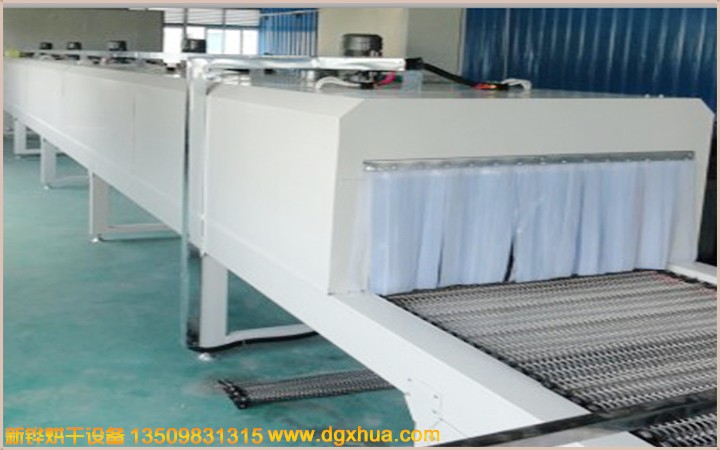

设备名称：精密电子产物隧道炉
机器型号：XHSO-120-5R
机台电源：AC380V 50HZ 69KVA
烘烤尺寸：长12500×宽1250×高150mm
输送尺寸：长15000×宽1450×高1650mm（以实物为准）
机台结构：入料口高度：0-200mm,进料段：1000mm,恒温段：2500mm(分5段加热）,出料段：1000mm,冷却段：500mm,输送宽度：1200mm
输送高度：850±50mm
温度范围：RT300℃，均匀度：±2.5%（空载测试）
安装定位：底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式：炉盖电动推杆掀开+手动撑杆�；ぜ煨薹绞缴杓� 。
内箱材质：T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁 。
外箱材质：T1.4mm厚SS41#冷轧钢板折弯加工制作 。
机架材质：T2.0*40*40mm铁方通,两侧整体活动封板 。
机台颜色：经防锈处置后静电高温粉体涂装,整机为邹纹灰白色
保温结构：接纳耐高温白色硅酸铝棉,保温层厚度100mm
密封条：接纳?20mm耐高硅胶密封条密封处置,美观无污染 。
温度范围：室温~MAX200℃,常用温度150℃
温度控制器：智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度 。
运风方式：经过风道疏散后水平循环运风设计,均匀性佳 。
运风电机：长轴型烤箱专用马达3组配强力型多翼式镀锌风轮 。
加热方式：不锈钢电热管+热风循环 。
加热功率：50KW, 恒温状态功率：25KW
升温速率：约7℃/min,空炉常温～150℃约需时间35分钟 。
冷却方式: 2排可调治角度轴流风扇 。

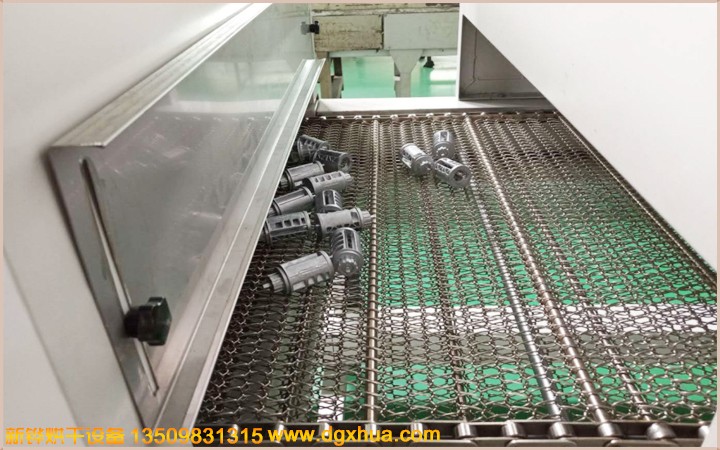

输送网带：宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带 。
输送速度：减速电机配合变频器调速1-3m/min任意调治 。
输送高度：输送带外貌距离地面850+50mm可调 。
宁静�；ぃ郝┑缍下菲鳌⒌缭茨嫦蚍乐蛊鳌⒊峦Ｖ辜尤取⒙泶锛暗缛裙缌鳌⒖刂苹芈范搪芳俺氐缺；げ⒕ㄗ爸�…合乎国际宁静尺度 。
防护标签：所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54
机台电源：主电源接纳AC 220V/380V/ 50Hz 三相五线制 。
使用条件：环境相对湿度40%-50%,温度为20-30摄氏度 。
注意事项：烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂 。
执行尺度：炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行 。
参考尺度：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术尺度：GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》
售后服务：设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费 。
培训服务：免费提供设备的法式编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪 。
产物保障说明：
通过我司出具购销合同销售出的产物均为正品行货，可开具正规增值税专用发票 。
为防止产物参数功效升级，网站数据尚未及时更新的情况，故实际产物参数和图片以销售人员核实为准 。
运输过程中的一切货物损坏均由尊老凯时人生就是博机械负担，客户对产物货期有特殊需求的，可直接更换新机器直接发出 。
尊老凯时人生就是博
联系电话：0769-82983077 13509831315
地址：广东省东莞市万江区滘联创富工业园
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较� �； 多种加热及运风方凭据产物设定；节能省电、宁静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
