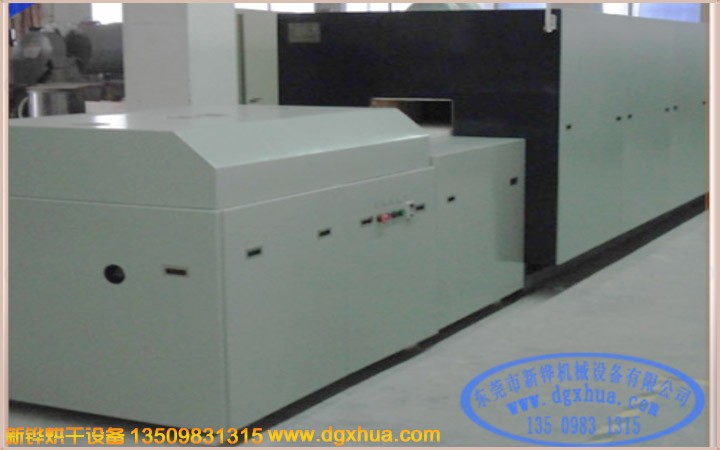

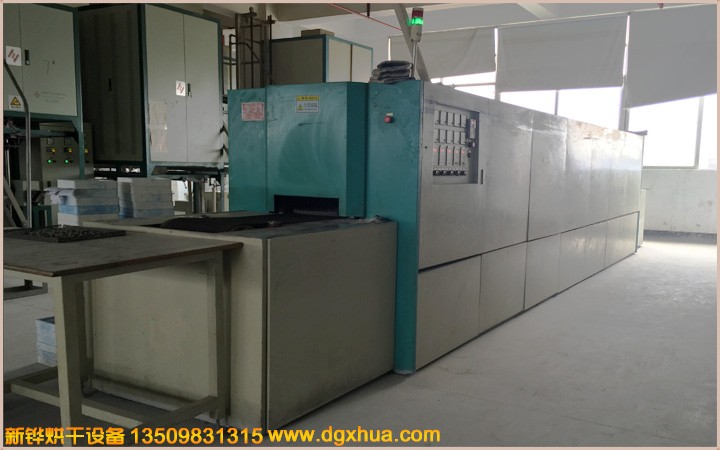

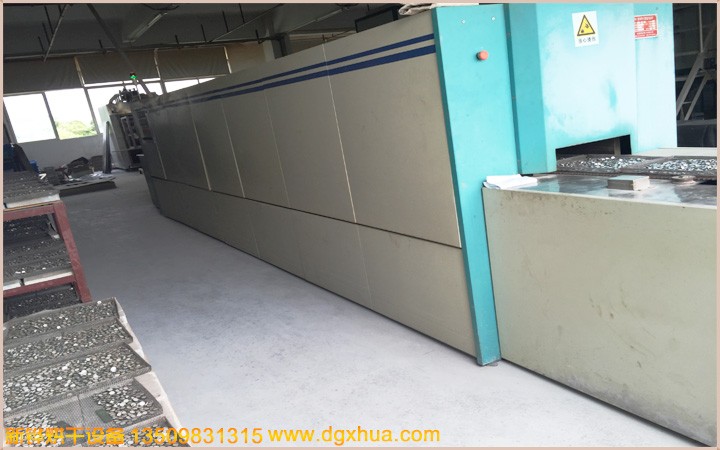

| 设备名称：高温隧道炉 |
| 设备型号：XHSOH-21-02-5R |
| 机台电源: AC380V 3φ 50HZ 90KVA |
| 烧结尺寸 长7000 × 宽250 × 高100mm |
| 输送尺寸 长21000 × 宽950 × 高1500mm（以实物为准） |
| 机台结构：入料口高度：80mm ，进料段：1500mm（排热罩280mm） ，恒温段：7000mm（5段） ，冷却段：10000mm（5段）出料段：2500mm。 |
| 安装定位：底部安装承重3寸脚轮、M18脚杯高度可调+50mm。 |
| 马弗罐体 T10mm厚SUS310S高温不锈钢板折压成型、经特殊要领焊接制作而成 ，顶部为拱形结构。 |
| 检修方式：炉盖电动推杆掀开+手动撑杆� ；ぜ煨薹绞缴杓�。 |
| 内箱材质：SUS316S#不锈钢。 |
| 外箱材质：T4.0mm 厚冷板折弯加工焊接制作。 |
| 机架材质: 10#槽钢焊接制作焊接成型 ，� ；ふ挚怯�1.5mm冷板。 |
| 机台颜色：经防锈处置后静电高温粉体涂装 ，整机为邹纹灰白色。 |
| 保温结构：高温莫来石砖砌筑 ，顶部穿孔砖为重质高铝砖 ，炉底接纳轻质保温砖和莫来石砖砌炉 ；炉衬与炉体之间填充优质高温陶瓷纤维保温质料 ，保温层厚度250mm |
| 密封条：接纳?20mm耐高温双硅胶密封条密封处置 ，美观无污染。 |
| 温度范围：常用温度：900℃,最高温度:常温～MAX1000℃可调。 |
| 加热元件 接纳0Cr27Al7M02高温电阻丝加热 ，均匀漫衍在炉膛上下部位 ，水平安装 ，5区加热控制。 |
| 温控系统 PLC+触摸屏+温度�？�+SSR控制, 控温精度：±1.5℃ ，具备PID自整定参数平衡调温校正功效 ，输入模式为 K型热电偶。 |
| 温度均匀度：空炉150℃恒温15min后温差±3-5℃ 。 |
| 运风方式：经过风道疏散后水平循环运风设计 ，均匀性佳。 |
| 输送动力 接纳AC马达、减速机、链轮、链条传动发动网带运行 ，驱动辊无缝钢管外包高温耐磨胶。 |
| 高效过滤器：接纳二级过滤 ，进风口加装初效过滤器 ，炉内加装耐高温有隔板高效过滤器 ，双面防护网为不锈钢方格网SUS304 ；风量：2000 m3/h ； |
| 加热方式：不锈钢电热管+热风循环。 |
| 加热功率：升温状态：90KW, 恒温状态：45KW ， |
| 升温速率：约6℃/min,空炉常温～900℃约需时间150分钟。 |
| 冷却方式: 双层水套式结构 ，内外层均接纳6mm厚Q235钢板折压成型焊接制作 ，事情中水套夹层通入冷却循环水 ，依靠水流带走热量 ，对产物实行空冷降温 ；外部配有40吨冷却水塔循环降温 ，冷却水压力≥2KG/cm2。 |
| 输送网带：宽220mmSUS310S材质编织成人字网带,可蒙受高温和冷却热胀冷缩。 |
| 气氛� ；� 通入氮气� ；� ，配置球阀、电磁阀、流量计等元器件 ，� ；て牧浚骸�6Nm3/h（客户自备）。 |
| 输送速度：减速电机配合变频器调速1-3m/min任意调治。 |
| 输送高度：输送带外貌距离地面850+50mm可调。 |
| 宁静� ；ぃ郝┑缍下菲鳌⒌缭茨嫦蚍乐蛊鳌⒊峦Ｖ辜尤取⒙泶锛暗缛裙缌鳌⒖刂苹芈范搪芳俺亍⑷藕胖甘镜疲ê焐收� ，黄色待机 ，绿色运行）等� ；げ⒕ㄗ爸谩虾豕誓渤叨�。 |
| 防护标签：所有带电外露部位加装绝缘� ；ふ� ，危险处贴有高温 ，防触电警示标识 ，电柜防护品级IP54。 |
| 机台电源：主电源接纳AC 220V/380V/ 50Hz 三相五线制。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项：烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂。 |
| 执行尺度：炉温均匀度按GB9452-1988或JB/T6049-1992 ，电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考尺度：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》 ，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》. |
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环 ，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术 ，密封效果优 ； 机体外壳温度低 ，对室内环境温度影响较�� ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
