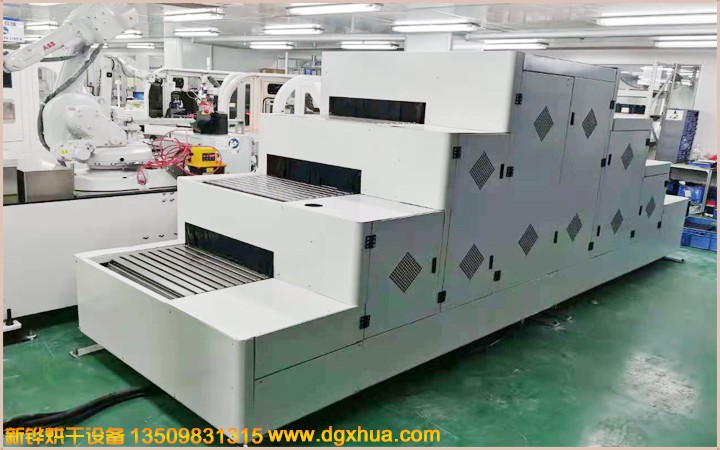

| 设备名称：三层热风隧道炉 |
| 机器型号：XHSO-TQS5-3T |
| 机台电源: AC380V 3φ 50HZ 52KVA |
| 上层烘烤尺寸: L1380 × W840 × 高150mm |
| 上层输送尺寸: L2630 × W1500 × 高1400mm（以实物为准） |
| 上层尺寸漫衍：进料500mm,加热段980mm（分1段控制）,出料750mm |
| 中层烘烤尺寸：L2630 × W840 × 高150mm |
| 中层输送尺寸：L3780 × W1500 × 高1000mm |
| 中层尺寸漫衍：进料550mm,加热段2630mm（分2段控制）,出料600mm |
| 下层烘烤尺寸：L3780 × W840 × 高150mm |
| 下层输送尺寸：L5000 × W1500 × 高600mm |
| 下层尺寸漫衍：进料570mm,加热段3780mm（分3段控制）,出料650mm |
| 出料装置：上、中、下三层加装导条及微动开关检测产物 。 |
| 安装定位：底部安裝承重3寸脚轮、M18腳杯高度可調+50mm 。 |
| 检修方式：侧面分层活动门检修电机/电热管组件 。 |
| 内箱材质：T1.2mm厚SUS430#镜面不锈钢板全密封氬弧焊、保證爐內清潔 。 |
| 外箱材质：T1.4mm 厚SS41#冷轧钢板折弯加工製作 。 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体活动封板 。 |
| 机台颜色：经防锈处置后靜電高溫粉體塗裝，整机为邹纹灰白色 。 |
| 保温结构：接纳耐高温白色硅酸铝棉，保温层厚度100mm 。 |
| 密封条：接纳?20mm耐高硅胶密封条密封处置，美觀無污染 。 |
| 溫度範圍：室溫~MAX200℃，常用温度150℃ 。 |
| 溫度控制器：达温度�？榕浜瞎烫髡骺刂�, 輸入模式為精密 K型熱电偶 。温控系统具备自动整定和PID参数的自动校正功效 。 |
| 操作系统：威纶通触摸屏+三菱PLC可编程控制器，设备为人机操作界面：输送速度、风机、加热、温度、温度曲线等参数直接设定 。 |
| 溫度均匀度：空爐150℃恒溫15min后溫差±5-10℃ 。 |
| 上层测温点：加热：980mm前、中、后3*3结构9个测温探头，测温高度140mm，吸热罩：前后测温探头2个 。 |
| 中层测温点：2630mm前、中、后3*3结构9个测温探头，测温高度140mm，吸热罩：前后测温探头2个 。 |
| 下层测温点：3780mm前、中、后3*3结构9个测温探头，测温高度140mm，吸热罩：前后测温探头2个 。 |
| 运风方式：经过风道疏散后水平循环运风設計，均勻性佳 。 |
| 运风电机：長軸型烤箱專用馬達多組配強力型多翼式镀锌風輪 。 |
| 加热方式：不锈钢电热管+热风循环 。 |
| 加热功率：上层8KW+中层12KW+下层20KW=40KW, 恒温状态功率：20KW 。 |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟 。 |
| 上层烘烤时间：放料到出料120分钟 。 |
| 中层烘烤时间：放料到出料180分钟 。 |
| 下层烘烤时间：放料到出料180分钟 。 |
| 冷却方式: 2排可调治角度轴流风扇 。 |
| 输送网带：宽844mmT2.5mm不锈钢折弯链板+201不锈钢链条 。 |
| 输送速度：减速电机配合变频器0-100mm/min范围任意调治 。 |
| 输送高度：输送带外貌距离地面输送高度：1467mm（上层），1033mm（中层），600mm（下层） 。 |
| 宁静�；ぃ郝╇姅嗦菲鳌㈦娫茨嫦蚍乐蛊鳌⒊瑴赝Ｖ辜訜帷ⅠR達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際宁静標準 。 |
| 防护标签：所有带电外露部位加装绝缘�；ふ�，危险处贴有高温，防触电警示标识，电柜防护品级IP54 。 |
| 机台电源：主電源接纳AC 220V/380V/ 50Hz 三相五線制 。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度 。 |
| 注意事项：烘烤的产物不能含有高濃度易燃、易爆挥发性氣體或溶剂 。 |
| 执行尺度：炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考尺度：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》， |
| 技术尺度：GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》. |
| 售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本費, |
| 培训服務：免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容,免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪 。 |
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较� �； 多种加热及运风方凭据产物设定；节能省电、宁静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
