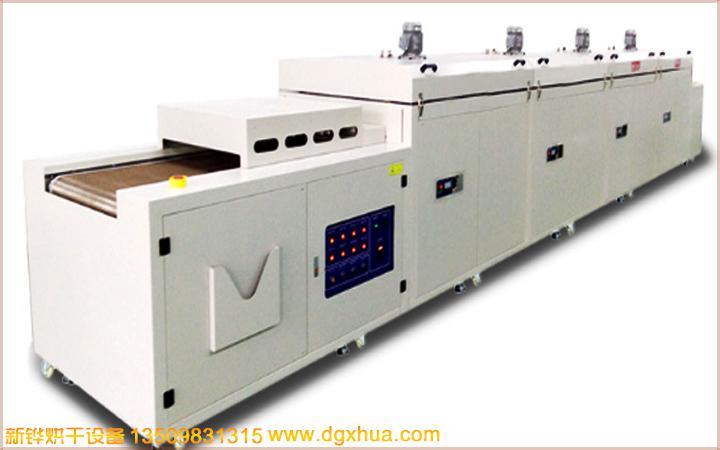

红外线烘道流水线隧道炉、玻璃盖板表面烘干隧道炉炉、热风循环隧道炉、红外线玻璃隧道炉
型号：XHSOQ-50-3R
进料口高：0-250mm
进料段长：0-270mm
加热段长：650mm
冷却段长：200.mm
出料段长：270mm
输送宽度：500.mm
升温时间：30min
一、提要
热风循环隧道炉为玻璃、PET等产物外貌燥干 ，以铁氟龙输送带传送经不锈钢加热器外加热风循环。
二、设备能耗
（1）电源 | AC380V 3 φ 50HZ 50KVA |
(2)热排气量 | 排气量MAX44CMM（客户提供炉外接管） 排气管径∮100MM*4PCS, ∮150MM*1PCS,∮250MM*1PCS排气温度150℃以下 |
三、规格参数要求
（1）生产速度
| 输送速度0.1-3M/min可调
|
（2）适用PET-FILM事情物：
| 网带宽度950MM与输送网带成平行摆放偏向放置进板。
|
（3）干燥品质 | 1.基板通过干燥炉后 ，印刷面没有气泡及过烤现象。 2.经过传送后的基板没有刮伤、缺角及污损。 |
（4）输送部门 | 1.搬送时底面接触输送网。 2.搬送过程质料无缺角刮伤现象 3.在炉内顺利输送不会有卡板的现象. |
（5）机台尺寸 | 2500*730*1650（L*W*H） |
（6）温度范围 | RT-200℃（300℃） |
（7）溫度均匀度 | 空爐250℃恒溫30min后溫差±3%℃（进料段除外）。 |
（8）内部材质 | 内部接纳SUS430#1.5t光面不锈钢板 |
（9）外部材质 | 外部接纳SS41#钢板经防锈处置后高温烤漆,底座四周板金封板 |
（10）保温材质 | 150mm厚高密度岩棉加铝铂隔热 |
（11）温度控制型式 | 接纳台湾宣荣H961型自动温度控制器LED数字显示 ，PID自动演算,配合台湾宣荣SSR无点电磁开关,精度±0.3%FS×4组 |
（12） 加热装置 | 接纳SUS电热器电热Y型三相排列三相平衡输出 |
（13）機台結構 | 加熱段用手动撑杆掀開式設計 ，方便檢修及清潔保養。 |
（14）宁静装置 | 漏电�；� ，相位错误�；� ，过载�；� ，控制�；� ，紧急停止 ，超温�；さ�… |
（15）送风方式 | 由上往下吹\喷流式设计\出风口排风量1~3cmm |
（16）送风马达 | 接纳台制烤箱专用长轴马达1HP*4组 |
（17）宁静�；は低� | 奥拓克斯超温防止器、台安超载�；ぁ⑹┠偷靡斐＝艏蓖Ｖ辜奥┑缍下菲� |
（18）输送系统 | 接纳台湾万鑫马达传动经减速机、变频器、齿轮键条发动组成一完整之传动系统 |
（19）输送带规格 | 304#不锈钢材质输送带宽度95cm |
