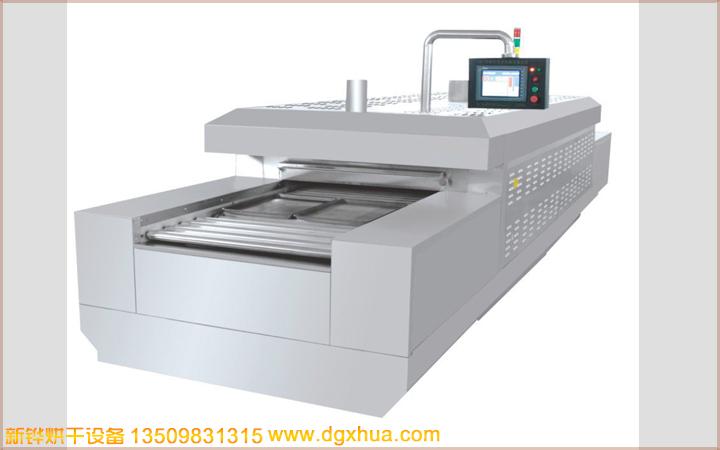

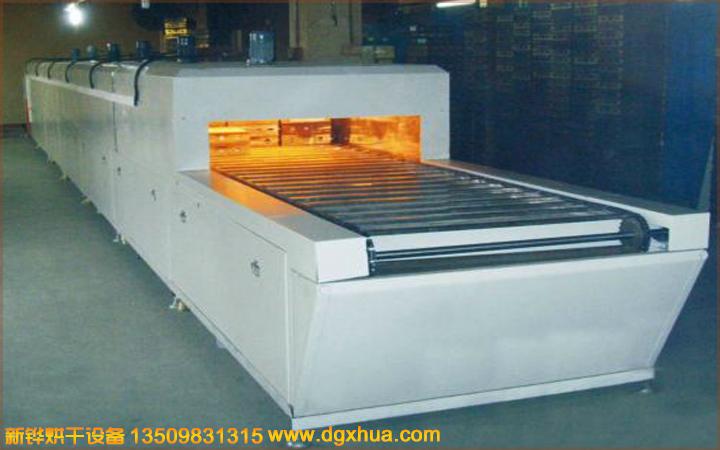

隧道式烘干炉设备、高温无尘隧道炉、无尘隧道炉、高温烘干设备隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送要领：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃
，常用250℃
，常温升至250℃约莫30分钟。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

加热系统：接纳电加热
，内罝于风道循环运风风轮送风．此加热更耐用
，使四周到达温度均匀恒温
，温度为0-300度可调。

保溫材質：採用高級保溫棉
，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊
，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計
，方便檢修及清潔保養。

一、本机特点

（1）机械传动接纳变频无级调速
，运行平稳、无间隙、无爬行现象。

（2）接纳工业电脑控制
，全自动控制
，自动化水平高
，可方便凭据差异产物随意的设定事情条件
，调整工艺和产量
，可靠的保证产物质量。触控屏输入和显示
，可以方便监控生产线的事情情况和修改工艺参数
，可以全面协调生产线的事情。

（3）接纳集中供热方式
，凭据烘道加热特点合理部署风道。电脑PID控温和固态继电器调压
，可以降低温度颠簸。

二、网链输送系统组成

本机使用专用不锈钢网
，接纳链条输送系统
，运行阻力小
，承载能力大
，转弯灵活
，能更好地利用园地空间
，配合地面的生产设施
，可完成差异法式的工艺操作
，机械传动接纳变频无级调速
，运行平稳、无间隙、无爬行现象。

三、排废气系统

控制废气外溢
，平衡进民风流
，改善了工人的劳动条件。奇特的引风设计
，引民风流平稳均匀
，即保证了良好的排气效果。

四、微电脑控制系统

微电脑控制系统、液晶屏显示
，变频无级调速
，自动化水平高
，烘干过程自动完成,无需人工操作
，使用简单方便
，可方便凭据差异产物随意的设定事情条件
，调整工艺和产量
，可靠的保证产物质量。

五、烘道体

內外材質：內箱採用SUS430＃不鏽鋼板
，四周氬焊密封加工（防污染）、外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝
，颜色为波纹白
，蓝色
，绿色等按客户要求、烘道体外形美观大方
，操作简单易行
，使用方便。质料选用则考虑了便于强度与保温
，并坚固耐用。

重要的机械部件及所有控制元件
，接纳优质名牌元件
，保证设备的可靠进行。大大减轻事情强度
，提高了事情效率。

六、平面直线皮带传输线

运送过程中速度正确平稳
，可确保的同步运送；选用特定的冷板型材做成的
，装置起来很便当
，便于和烘道形成一体。结构简练
，外观精巧
，有用且无噪音；高自动化
，多功用。
