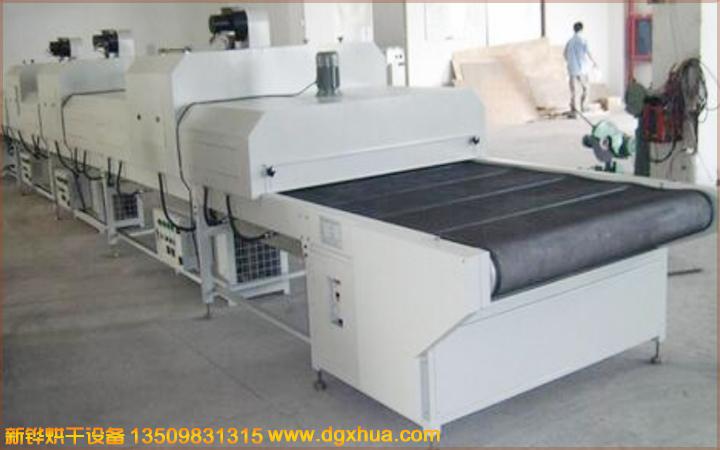

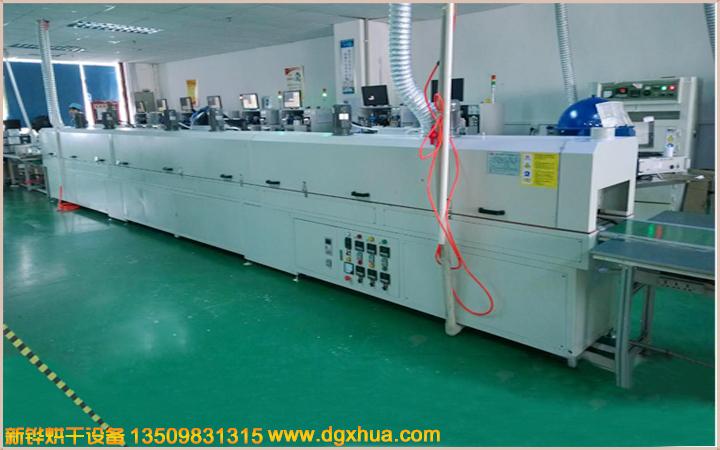

隧道式热风循环隧道炉烘道流水线、流水线式热风隧道炉、工业热风骚水线式隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

配置质料：
1.进料口高：0-250mm

2.进料段长：0-270mm

3.加热段长：650mm

4.冷却段长：200.mm

5.出料段长：270mm

6.输送宽度：500.mm

7.炉盖外层接纳1.2冷轧板折弯制做；
8.炉盖内胆接纳1.2镀锌板制做；
9.风道接纳1.0冷轧板制做；
10.轨道接纳2.0厚钢板折制；

11.加温可接纳红外线石英加热管，碳纤维加热管，不锈钢电加热管陶瓷加热管，（具体由厂家烘烤产物而定）
12.保温层接纳80K保温棉（保温厚度为8cm）
13.温控电箱 电器（温控、风机、加热）
14.托板接纳1.0镀锌板制做；
15.输送带有铁氟龙网带，不锈钢网带，PVC皮带，（具体由厂家厂品烘烤产物而定）
16.动力接纳变频器带电机，配减速机制做；
17.机脚接纳50*50方管制做；
18.运风接纳370W马达带9寸风轮制做

隧道炉又名烘干机接纳电加热方式，温度人工设置，自动控温。原理是由风机把冷风送至安装在烘箱内风道壁上的电加热元件，加热为热风并经导流板从底部进入烘道烘干产物，热风于产物热交换后携带大量潮气经顶部排潮口排出烘箱外。产物运行是从烘箱一端进入，由链条、齿轮、滚筒托架使产物运行，产物烘干或定型后从另一端出来。由调速电机来调整运行速度，以到达理想的干燥效果和产量。本机运行具有平稳，操作简便，热效率高等优点，是产物加工生产厂家的很好设备。

此烘干机的特点之处：
1.洁净卫生，接纳电加热。
2.循环往复的烘干方式自动化的 水平极高，链条的运行快慢。
3.热风经过导流板从烘干机底部进入烘道烘干产物。

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃约莫30分钟

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。
