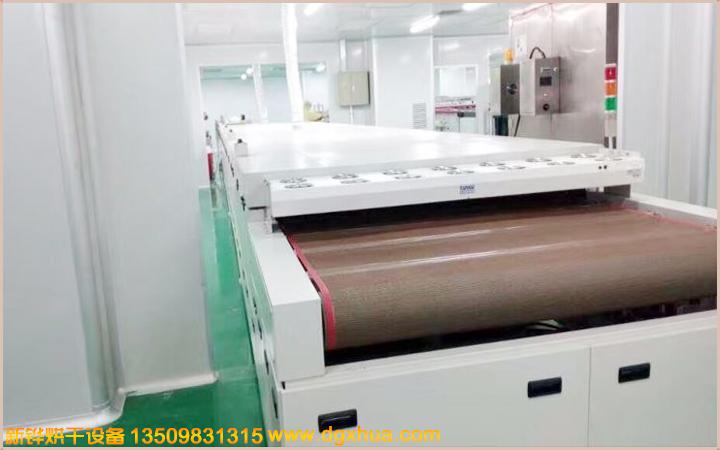

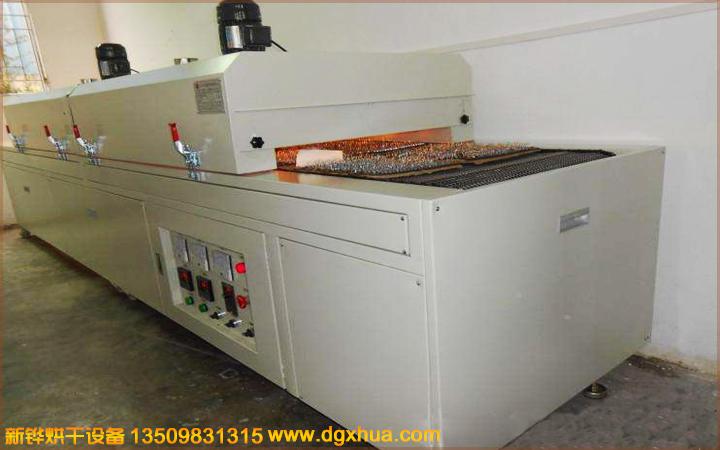

红外线隧道炉性能特点、转子远红外线隧道炉、转子焗胶远红外线隧道炉、热风转子焗胶红外线隧道炉

型号：XHSOL-QW-002

内箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

进料口高：0-100mm

进料段长：3*500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：260mm

输送宽度：400.mm

输送要领：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（400℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常温升至200℃约莫25~30分钟；

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度;

溫度均匀度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污。

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

尊老凯时人生就是博是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功效新型科技型企业。

1．炉部门外形尺寸:线体总长可订做，网带宽可订做，出料部门长1米，烘干部门长可订做,，进料部门长1米,冷却区为0.4米,线体大梁支架和箱体外壳接纳2.0㎜厚冷板折弯而成，整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，机架用50×50㎜方通焊接而成，配16㎜调治脚杯.

2．每段2米,炉腔总长10米.内胆材质接纳1.2㎜厚SUS#304镜面不锈钢板或镀锌板可选,炉腔总高0.4米,进料口净高度0.2米,设可调治档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使炉体外部不烫手.顶部配有进气口和排气口阀门,可调治室内空气流量,便温度越发均匀.每段炉盖均可独立翻起打开.便于炉内的清洁
3． 电器部门:电源三相AC380V，三相五线制,功率凭据烘干部门来计算，接纳台湾爱德利变频器变频调速,配调速电机一台, 80型减速牙箱，速比为1:60,配传动齿轮和传动链条,传动速度0.5至6米/分钟任意可调,配独立的控制系统，每段炉腔配台湾爱德力牌运风马达二台，配八寸半运风风轮，炉盖双内层配有运风风槽,发烧管内置风槽内,三面循环运风运风马达，每台0.75KW.使炉内温度越发均匀；每段炉腔内装有不锈钢散热片式发烧管要据烘干长度来部署，每条600W均匀漫衍在配在炉腔内部,传输带底部配有隔热层，厚度为80mm,使炉外温度不烫手(温度在50度以下)，每段炉腔配独立的控制电箱和温控系统.方便设置差异的温度。
4． 控制部门:每段炉盖配单独的小控置电箱,每段的温度可独立控制和显示,温控系统宣荣牌H721型微电脑智能型数显温控器，配有PV和SV数字显示窗口，接纳模块连续缓冲式输出控制加热器,接纳SSR固态继电器输出。颠覆传统过零触发时带来的电流瞬间攻击大、控温颠簸大等影响，配合性价比极高的E系列4-20MA输出型温控器，可使输出电压平稳线性变化，控温效果更稳定，性能更卓越，(可凭据温度的误差巨细自动调整输出功率的巨细)使温度越发精准,温度室温至200℃任意可调,双温控器控制(设有超温上限温控器,防止因主温控器失控而损坏其产物,功效有PID自整定微积分控制、自动恒温、超温断电报警、漏电�；ぁ⒌缁�过载�；さ裙π�,内部温差±3度；分四段八路控制（当到达设定温度时可任意关掉其中几段发烧管，降低加热功率，其到达省电效果）。其它控制电路电器均接纳进口三菱和日本富士电器控制；前后设有紧急�；�按钮.确保宁静.箱体前后两段装有多色指示灯,可随时监控炉内的事情情况和故障.链条设有防卡死和报警装置。
主营产物：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、崎岖温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。
