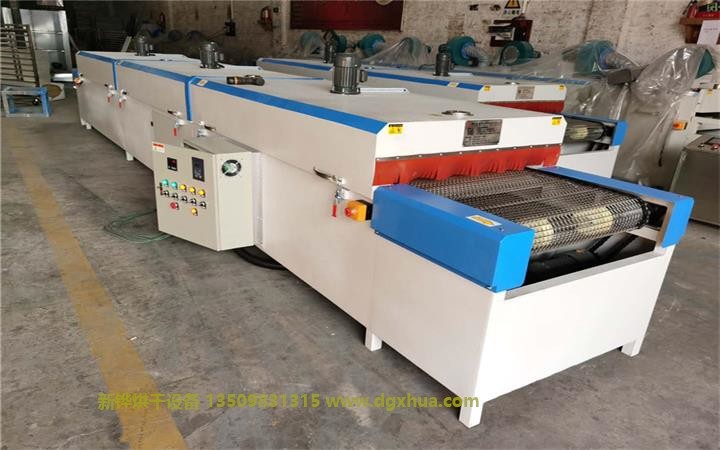

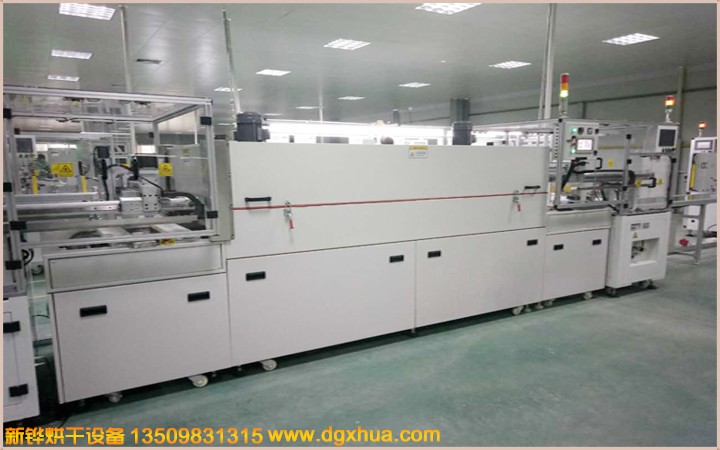

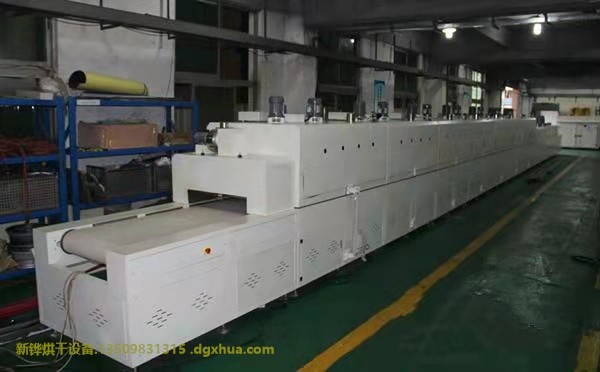

产物名称：铝板外貌油漆固化洁净隧道炉
详细介绍
一、铝板外貌油漆固化千级隧道炉主要技术参数
1、内胆尺寸：烘干区;长14000*净高150*内宽780mm；
2、外形尺寸（约）：总长24000mm*总高1690mm*总宽1220mm ，地面到网带的高度为850mm ，炉体内进料高度为150mm；烘干部门总长14000mm ，分7段独立控温（每段4个测温热电偶） ，每段2000mm 。冷却段长4000mm ，UV预留区长2000mm ，前后缓冲区各长500mm ，进出料部门长1500mm, 炉体前后装有急�？� 。
3、温度范围：常温～+300℃(可调)；
4、仪表显示精度：≤±0.1℃；
5、温度颠簸度：≤±1℃；
6、温度均匀度：≤±3℃(空载)；
7、升温速率：≤8℃/min；
8、运风方式：三面循环运风；
9、外壳温度：外壳温度不高于室温+15℃ ，接缝处和炉口温度除外 ，接缝处温度不高于室温+25℃；
10、电源：三相五线制 ，380V ，50HZ；
11、总功率：120KW；
二、铝板外貌油漆固化千级隧道炉炉体结构特征
1、外壳质料：接纳120mm厚岩棉彩钢板制作 ，外貌烤漆 ，颜色为“纯白” ，提供色板客户确认 。
2、外貌处置：外貌打磨、抛光、拉砂；
3、内胆质料：接纳1.5mm厚304不锈钢钢板制作；保持内胆清洁无尘 ，防生锈、耐腐蚀；接缝处接纳非硅胶耐高温密封条；
4、炉体底架：接纳50*50*1.5mm方通制作 ，保持炉体内外各个面的承载强度 ，并保留热胀冷缩系数 ，可防止炉体变形,配活动翻转电动缸 。
三、铝板外貌油漆固化千级隧道炉环境条件
1、环境温度：-5℃～+40℃；
2、相对湿度：≤85%RH；
3、电源：AC380V±10% ，50Hz；
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内环境温度影响较� �； 多种加热及运风方凭据产物设定；节能省电、宁静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
