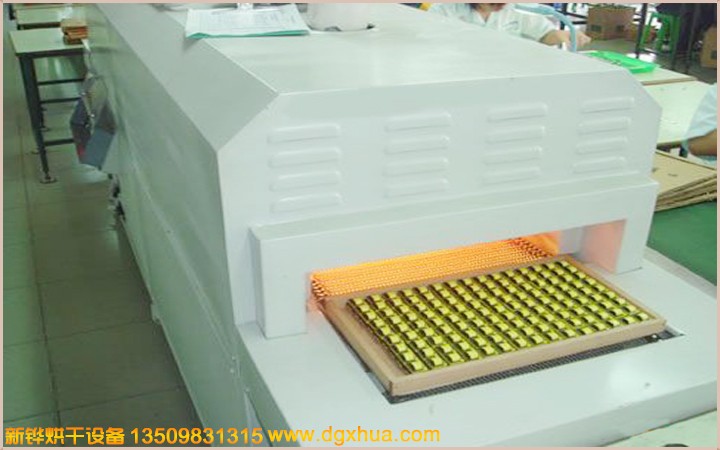

产物名称：电容行业隧道式烘干炉
一、电容行业隧道式烘干炉主要技术参数
1、内胆尺寸：宽1000*高650*深1640mm；
2、外形尺寸（约）：宽1420*高1760（不含马达高）*深1880mm；
3、温度范围：室温+20℃～+200℃可调，使用温度150℃；
4、仪表温度颠簸度：≤±1℃；
5、温度均匀度：≤±2℃(空载)小于即是，负载≤±4℃，进料后10分钟测温；
6、升温速率：≤8℃/min；
7、外壳温度：设备在150℃以内，外壳温度不高于室温+15℃，炉口及接缝处除外；
8、循环风方式：上下循环运风；
9、电源：三相五线制，380V，50HZ；
10、总功率：28KW左右；
二、电容行业隧道式烘干炉箱体结构特征
1、外壳质料：接纳1.5mm厚Q235冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、内胆质料：接纳1.5mm厚SUS304不锈钢板制作，保持胆内清洁、防生锈、耐腐蚀；
3、箱体骨架：接纳50*50*3mm角铁制作，保持箱体内外各个面的承载强度，并保留热胀冷缩系数，可防止箱体变形。
4、密封质料：密封条接纳硅胶胶条制作，可耐温稳定形，门与内胆接纳双层密封形式，加强密封效果；
5、气动门：两端设有气动门（气缸及配件由客户（立特）购置，我司卖力安装）；
6、脚杯：箱体底部安装4件脚杯，方便烤箱牢固；
三、电容行业隧道式烘干炉控制系统
1、运风马达：配雨田0.75KW加长轴运风马达（和风轮能从顶面取出），配台达变频器；
2、风轮：配10.5寸304#不锈钢多翼式风轮；
3、加热管：接纳304#不锈钢U型发烧管，带散热片，可使发烧管温度均匀散发；
四、电容行业隧道式烘干炉功效
1、超温报警：当实际检测温度凌驾超温�；の驴仄魃瓒ㄖ凳�，输出至客户PLC，自动切断加热电源，起到双重�；すπ�；
2、接地�；ぃ航峁辜步拥乇；�。
3、电源缺相、相序�；ぃ号溆邢嘈虮；て�
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
