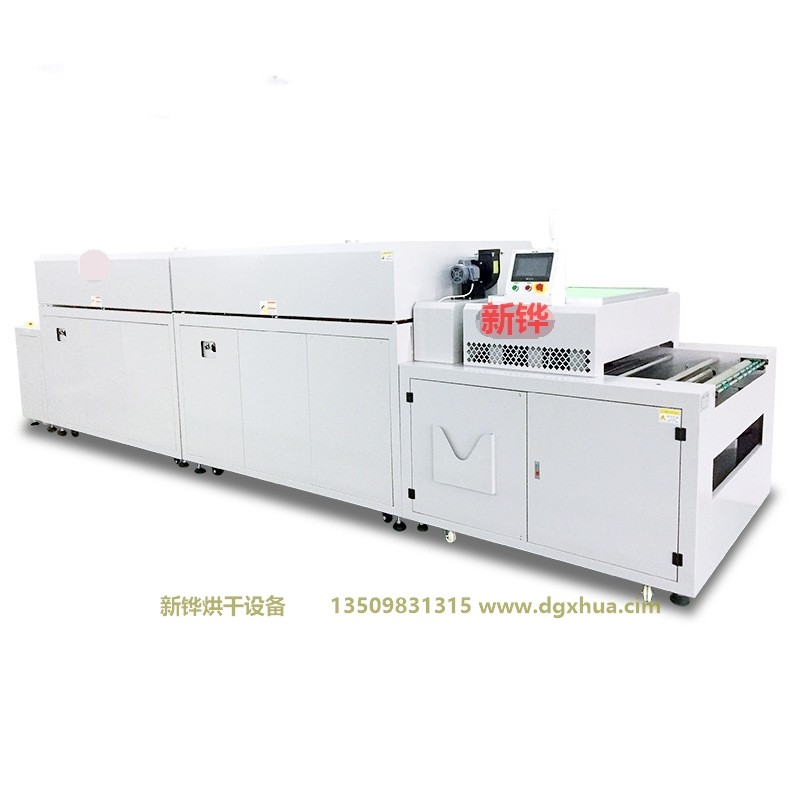

一、 设备概述
玻璃外貌印刷油墨烘烤用
由传送带经由红外线干燥炉加热并冷却后出料
红外线干燥炉是以红外线方式加热,常用材质外貌温度 180℃,材质外貌温度均匀
3+/-3 ℃ 以内。
二、 设备规格及主要技术指标
输送方式
1.接纳米黄色铁氟龙布式输送带输送,网宽900mm。
2. 有网偏自动调整机构及极限�；ぶ�。
3. 接纳变频器无段速自由调整, 速度范围 0.2-5m/min。
4. 高级全密式齿轮减速机马达驱动。
5.入料口下端安装粘尘纸卷，清洁输送带。
结构漫衍
1.外尺寸：L6000mm×W1760mm×H1650mm
2.入料段500mm
3.加热段4000mm（均分2个温区）
4.冷却段1000mm
5.出料段500mm
6.输送带距地面高950±20mm
加热方式
1. 加热段共计4米，红外线照射电热循环加热,可单独控制红外
线输出。
2. 接纳 PID 温度控制器,配合SSR 组件相位输出控制,控温速
度快且稳定性高。
3. 常用材质外貌温度 180℃,材质外貌横切左中右温度均匀±3℃以内。
4. 炉内设定温度max 220℃。常用温度180℃。
5. 加热段设岩棉断热及空气隔热,对冷房影响最低，外貌温度比室温高10℃。
6. 进排气风门可调整,有效控制炉内微压。
7. 上盖开启接纳电动缸自动升降，轻松、宁静、方便。
8. 炉内采鼓风循环回风方式,减少热损失节约能源。
9. 热风由上向下设计。防止质料位移及防止发生灰尘上扬。
10.炉内风道设有高效过滤器过滤效率99.97%,Class1000,耐温
250渡过滤网，确保炉内洁净度。
送风方式 1.接纳1/2 HP高温长轴马达配合风轮，由上向下经高效过滤后
吹向产物外貌，从底部回收。每温区*2组，共2组。
冷却方式
1.接纳强力风扇吹向产物外貌冷却。
2.下方接纳强力风机将热风排出室外，上下对流。
电热分配 1.红外线发烧管0.7KW*18支/组，共2组。红外线发烧管。
炉体材质 1.外部接纳钢板经防锈处置后高温烤漆，底座四周钣金封板
2.内部接纳SUS201#1.5t镜面不锈钢板。
�；ぷ爸� 1. 超温�；こ魑驴丶捌渖舷孪蕹路乐够芈饬砩栌懈�
温度控制超温防止器作最宁静温度防护器,超温温度异常
时，响警报通知外,自动切断电源系统，防止意外发生。
2. 传动马达加装反相�；�，防止马达反相后温渡过高，造成产物及设备损坏。
3. 设有紧急停止开关，各加热段各项电路过电流，过载�；ぜ傲�。
4. 异常发生时，配合异常指示灯及蜂鸣器警报，方便操作人员排除异常。
系统控制
1. 日本三菱可程式控制器。
2. 台湾威纶人机介面。
3. 三色指示灯: 红黄绿亮灯显示机台即时状态。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
