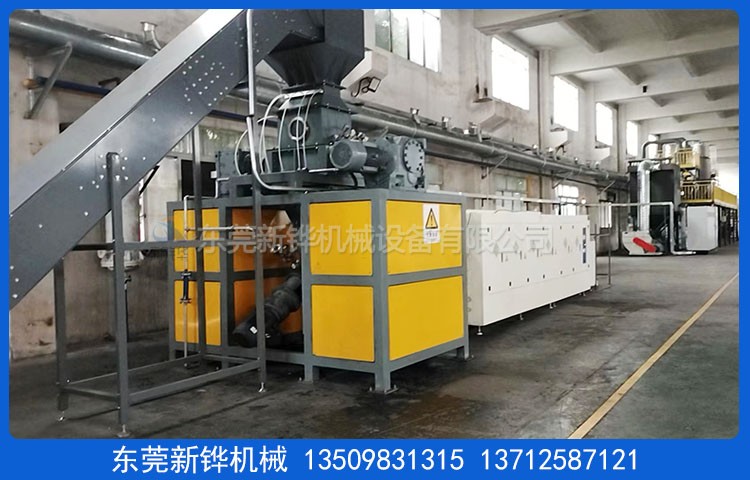

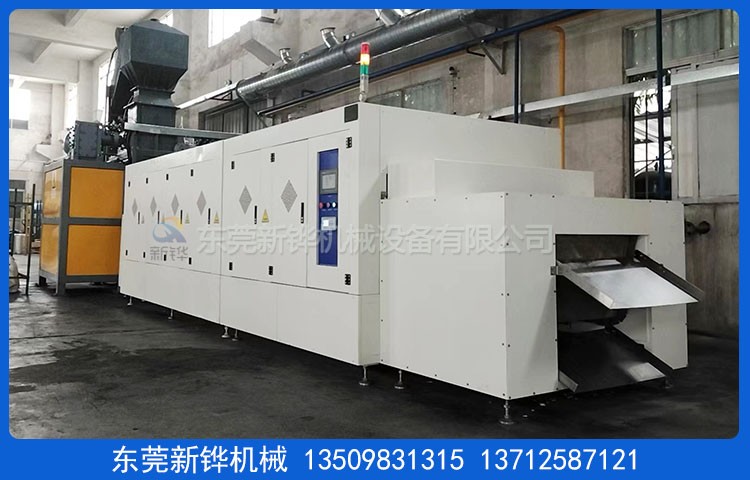

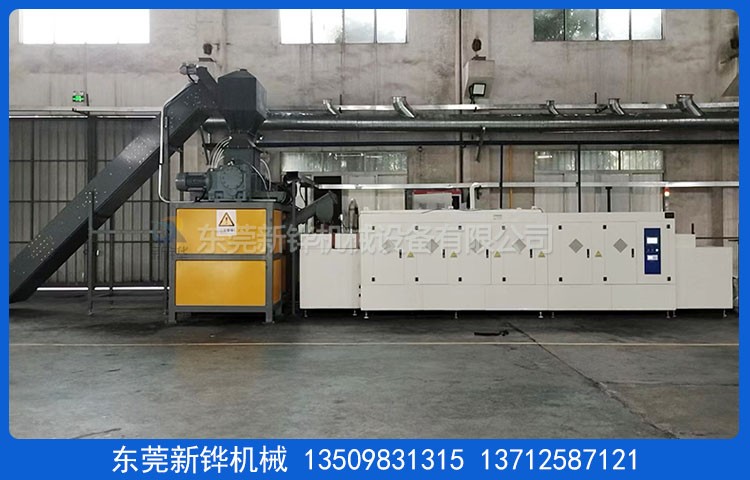

设备名称:电芯碳化隧道炉
设备用途:连续式304#不锈钢链条串杆网带+200目席形网 ；热解碳化炉事情中整个加热过程通入氮气� ；�,制止产物在高温氧化、实现光亮、防爆、防氧化目的。主要用于硅料、电芯、碳浆等产物烧胶、碳化、烧结。
设备型号:XHSOH-7-08-2R
机台电源:AC380V 3φ 50HZ 90KVA
烧结尺寸:长3000×宽800 ×高130mm
外形尺寸:长7000×宽1400×高1500mm（以实物为准）
机台结构:入料口高度:100mm,进料段:1000mm,恒温段:3000mm,冷却段:2000mm,出料段:1000mm。
机台定位:安装承重M20脚杯,3寸脚杯方便设备的牢固和三段拼接。
马弗罐体:T6mm厚SUS304S高温不锈钢板折弯成型、顶部为拱形结构、经特殊要领焊接制作。
外箱材质:T1.5mm冷板折弯加工焊接制作,50*50MM角铁加强牢固内箱。
机架材质:T50*50mm方管焊接成型制作,� ；ふ挚怯�1.5mm冷板。
保温质料:炉膛上下填充高铝穿孔砖+重质高铝砖,炉衬与炉体之间高温陶瓷纤维棉保温。
机台颜色:电芯碳化隧道炉经防锈处置后静电高温粉体涂装,整机为邹纹灰白色。
操作系统:7寸触摸PLC可编程控制器人机界面,具备温度、速度、故障报警等参数权限设定。
温度范围:常用温度:500℃,最高温度:常温～MAX600℃可调,控温精度:500±1.5%℃。
温控系统:温度�？榕浜系缌χ鞯髡骺刂�,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶。
加热元件:接纳0Cr27Al7M02高温电阻丝加热,均匀漫衍在炉膛上下部位,水平安装,5区加热控制。
加热功率:升温状态:90KW,恒温状态:45KW,空炉常温～600℃约需时间60分钟.
输送速度:减速电机配易能变频器调速,常用30-200mm/min任意调治。
输送方式:电芯碳化隧道炉输送宽750mmSUS304#链条串杆网带+200目席形网+减速马达发动网带运行。
气氛� ；�:通入氮气� ；�,配置球阀、电磁阀、流量计等元器件,� ；て牧�:≤6Nm3/h（客户自备） ；上料段和恒温段通氮气� ；�,上料人字网带下方、上料段和恒温段交接处、恒温段和冷却等交接处均配置充氮帘装置 ；恒温段配置氧含量分析仪,且信号接入触摸屏显示。
冷却方式:双层水套式结构,事情中水套夹层通入冷却循环水,依靠水流带走热量,对产物实行空冷降温。（外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2客户自备）。
宁静� ；�:超温停止加热并警报装置、三相电压、电热过电流� ；ぁ⒖刂苹芈范搪芳肮乇 ；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鞯�…独立电柜合乎国际宁静尺度。
防护标识:所有带电外露部位加装绝缘� ；ふ�,危险处贴有警示标识,电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。
培训服务:免费提供日常维护、技术咨询、故障处置等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道,验收时间7天,以双方签定的技术协议书为标淮。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起30个事情日出货,安装调试2天完成。
东莞尊老凯时人生就是博烘干设备厂家生产:电芯碳化隧道炉,电芯热解碳化炉,碳化炉,高温碳化炉,工业碳化隧道炉,热解碳化隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术，密封效果优 ； 机体外壳温度低，对室内环境温度影响较�� ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
