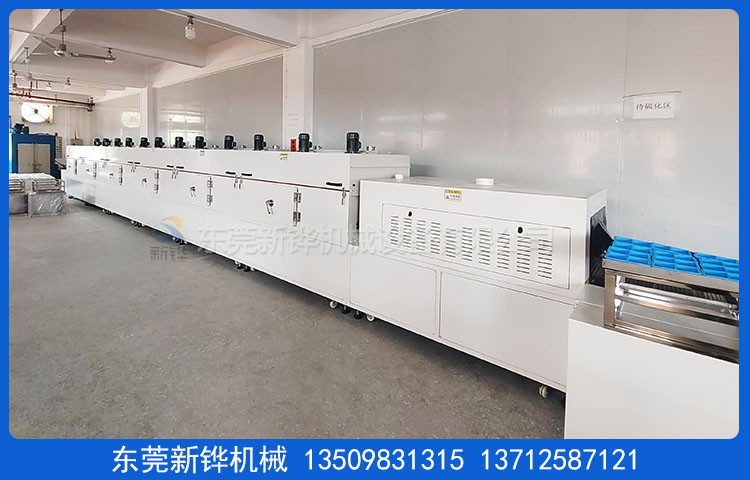

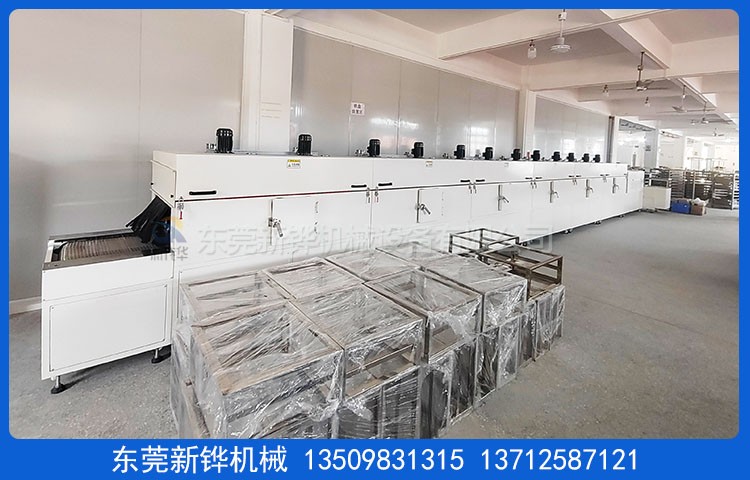

设备名称:硅胶硫化隧道炉
设备型号:XHSO-15-07-2T-7R
设备电源:AC380V 3φ 50HZ 90KVA
烘烤尺寸:长12000 × 宽700 × 高400mm
外形尺寸:长15500 × 宽1150 × 高1650mm（以实物为准）
机台结构:尺寸漫衍:炉口高度:400mm；进料段:750mm（高温帘）；烘烤段:12000mm（6节*2米）；冷却段:2000mm；出料段:750mm（高温帘）。
机台检修:炉体2米一节单侧开400*400mm检修窗口，9节拼接。
内箱材质:T1.2mmSUS201#不锈钢密封满焊加工。
外箱材质:T1.5mm S41#冷板折弯焊接加工制作。
机架材质:T2.0*40*40mm 铁方通焊接成型，机架封板。
机台定位:安装承重M20脚杯， 3寸脚轮方便设备的牢固和对接。
机台颜色:经防锈处置后静电高温粉体涂装，整机为邹纹灰白色。
保温质料:高密度白色硅酸铝保温棉，保温层厚度100mm。
密封条:?20mm耐高硅胶密封条密封处置，美观无污染。
防护标签:设备高温部门加贴高温警示标识。
温度范围:常用温度200℃,最高温度:常温～MAX250℃可调;
操作方式:智能温度�？榫弑窹ID自动整定温度功效。
输入模式:精密 K型热电偶配合固态调整器控制加热。
温度均匀度:恒温15分钟空炉单点测温200℃±5℃%
运风方式:经过风道疏散后顶部左右循环运风设计。
运风电机:长轴型高温马达多组配强力型多翼式风轮。
进风口:￠90mm调治风盘，排风口:￠90mm可调治风阀。
加热元件:不锈钢电热管，加热功率:82KW，恒温功率:50KW.
升温速率:空炉常温～200℃约需时间40分钟
上层输送:宽700mmC2062碳链条+8厘串杆+不锈钢网带。
输送速度:烘干时间2小时，常用0.05-0.15m/min任意调治。
下层输送:宽700mmC2062碳链条+8厘串杆。
输送动力:减速电机配易能变频器调速。
冷却方式:多组高速冷却风扇送风降温。
宁静�；�:超温停止加热并警报装置、马达、电热过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鳌⑷甘镜频取虾豕誓渤叨�。
所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
使用条件:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂.。
参考尺度:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》
售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的法式编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线，排风管及排风管安装用度；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起45天完成；安装调试时间为货到工厂之日 5 个事情日内完成。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
