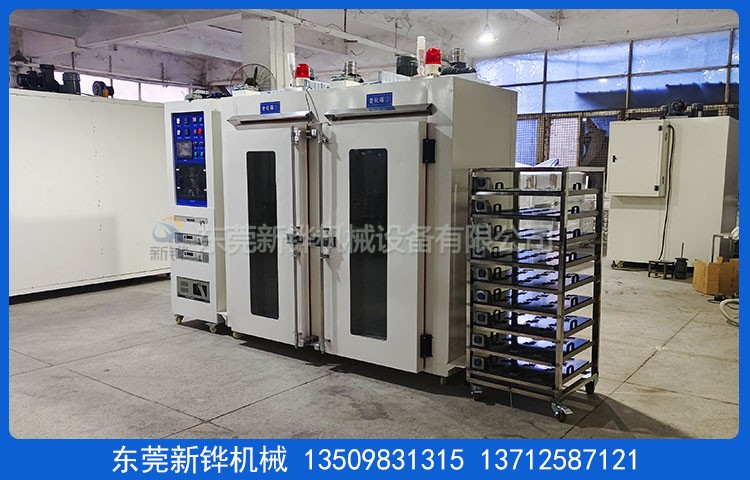

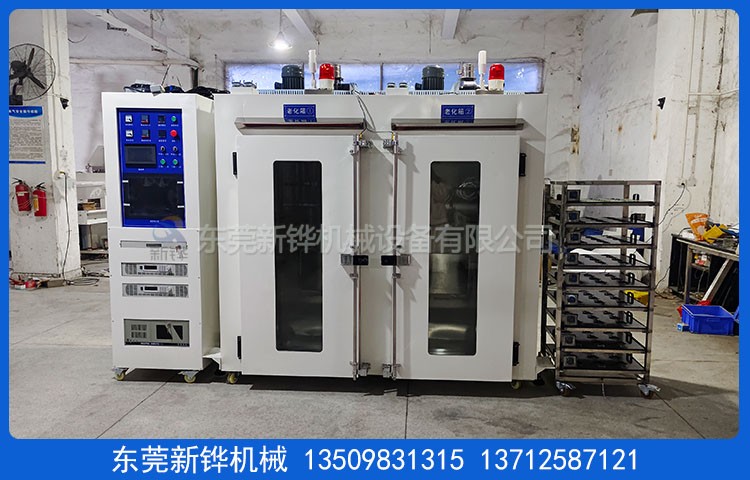

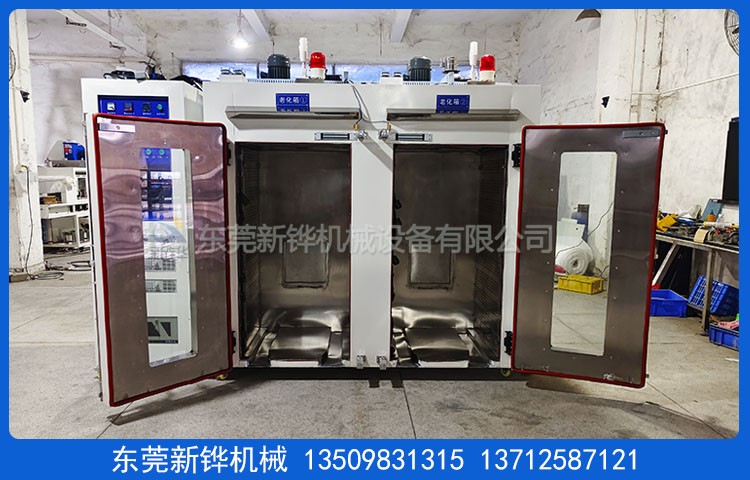

设备名称:老化箱
设备型号:XHMO-240CT
设备电源:AC380V 3φ 50HZ 25KVA
内箱尺寸:宽650 × 深650 × 高 1400㎜（2箱）
外箱尺寸:宽1800 × 深880 × 高 1970㎜
总体尺寸:宽3200 × 深980 × 高 1970㎜ （控制柜+1套箱体+冷却箱）
机台结构:开门方式:单开门、单门扣、操作面板置于左侧方。
平底结构:平底加厚底板方便老化车进出。
内箱材质:T1.0mm厚SUS201#不锈钢折弯加工制作。
外箱材质:T1.2mm厚SS41#冷轧钢板折弯加工制作。
机台颜色:老化箱经防锈处置后静电高温粉体涂装，整机为邹纹灰白色。
保温质料:高密度硅酸铝白棉，保温厚度50mm。
箱门密封条:接纳?20mm耐高硅胶密封条密封处置。
防护标签:设备高温部门加贴高温警示标识。
温度范围:室温~MAX150℃，常用温度75℃。
温度控制器:智能温度控制器，数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度。
温度均匀度:空炉75℃恒温20min后温差±2-3℃ 。
运风方式:马达由顶部经过风道疏散后从左右两侧送风吹向产物，中间回风，循环运风设计，均匀性佳。
运风电机:长轴型烤箱专用马达2组配强力型多翼式镀锌风轮。
加热系统:加热器:不锈钢电热管，安装烤箱内箱顶部，外部接线方式。
加热功率:启动时2箱*6KW=12KW，恒温状态功率:6KW.
升温速率:空炉常温～70℃约需时间15分钟。
计时方式:恒温到达自动计时(99H99M)，计时完成声光警报自动延时关机。
行动流程:运风开关-加热开关-超温报警-计时开关-完成报警-自动关机。
老化层架:外形尺寸:长570 × 宽600 ×高1370mm
托盘尺寸:长500 × 宽570 ×高30mm
摆放数量:老化车分10层*12个/每层,单台老化车放120个产物。
老化冷却:独立冷却房经过滤网自然进风，接纳离心风机放置于顶部强制排风。
事情电流:收罗每个直流电机事情电流1.2A。
工位报警:显示每个不良电机所在位置并提示。
操作系统:工控计算机+LED显示器+键盘；接纳485通讯，读取产物信息，通讯�？椤⒐た丶扑慊ED显示器组成的电源老化监控系统。通过该系统能实时掌握老化房产物的老化状况，记录被测产物电流、在计算机上显示其状态，所有老化产物收罗控制由一其中控台控制配备工业级计算机，实时监控， 不合格报警提示工位,并切断不良电机电源。
收罗方式:数据收罗和计算机控制部门组合身分体电柜； 电流收罗�？榻缑娑俗佑酶呶碌缦吡�，接头用航空插头与老化车上产物转接；
宁静�；�:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等�；げ⒕ㄗ爸谩虾豕誓渤叨�；电加热与风机联动设计，风机未能启动时加热器无法单独启动，在自动关机时先关闭加热器然后延时关闭循环风机，防止电热器因干烧而损坏。
防护标识:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:产物不能含有高浓度易燃、易爆挥发性气体或溶剂。
参考尺度:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》
售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的法式编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起50个事情日内完成，安装调试时间为货到工厂之日 2 个事情日内完成。
东莞尊老凯时人生就是博机械设备厂家生产:老化箱,直流电机老化房,电机老化测试箱,带电老化房,老化测试房,老化房,高温老化房,热风烤箱,恒温老化房,真空烤箱,高温烤箱,PCB/PET丝印烤箱,LED光电烤箱,LCD压合烤箱,防爆/升降烤箱,无尘烤箱,无氧化烤箱,硅胶二次硫化烤箱,老化房等设备研发制造。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
