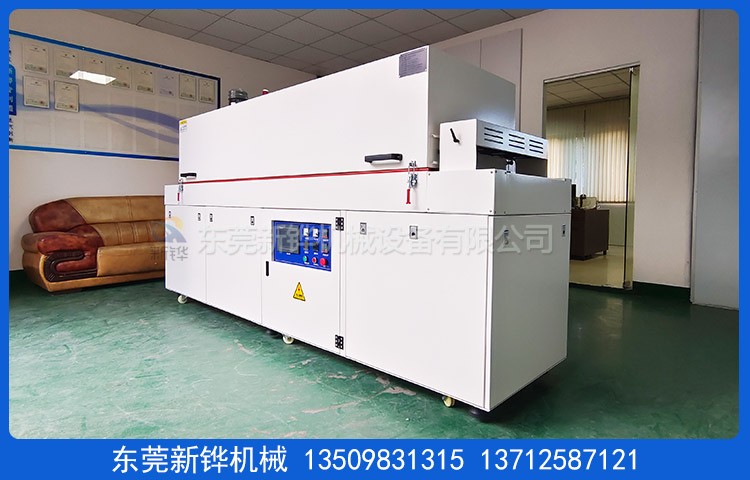

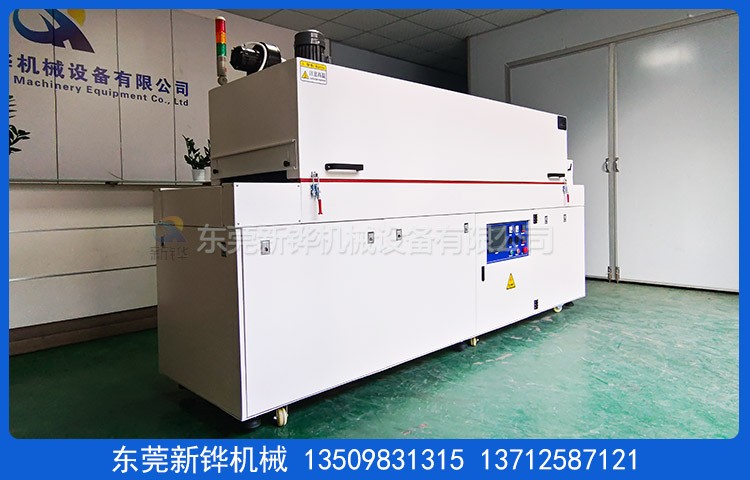

设备名称:电解隧道炉
机台型号:XHSO-3.1-056-2R
整机电源:AC380V 3φ 50HZ 13KW
内型尺寸:宽560mm×长2500mm×高80mm（烘干区）
外型尺寸:宽790mm×长3100mm×高1750mm
机台尺寸:入料段长300mm；加热段长2500mm（2段加热）；出料段长300mm；进出料口:0-80mm崎岖度可调。
输送高度:输送网面距离地面高度1000±50mm可调,输送带有效宽度:560mm。
机台结构:加热段接纳手动撑杆掀开式设计,方便检修及清洁调养。
内箱材质:标1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘发生。
外箱材质:标1.5mm 厚SS41#冷轧钢板加工制作。
机架材质:接纳40*40*1.5mm厚方通焊接成型,底部安装承重3寸脚杯,脚杯高度可调,方便设备的牢固和对接。
机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处置后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:接纳100K高密度保温棉,保温厚度100mm,加空气层隔热保温。
密封条:电解隧道炉加热炉盖接纳耐高温硅胶迫紧,密封处置,美观无污染。
防护标识:设备高温部门加贴高温警示标识。
温度范围:常用温度120℃,最高温度:常温～180℃可调;
升温时间:空炉常温～120℃约需时间30分钟；
温度均匀度:恒温30分钟空载测120℃±3℃%（进出料口除外）;
温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动更正功效；操作面板:接纳7寸台达触摸屏集中控制。
运风方式:加热段:2500mm/1个运风马达,马达由顶部循环送风,热风经过风道疏散后从上至下后吹向产物,循环运风设计,均匀性佳。
运风电机:接纳长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮。
加热系统:电解隧道炉接纳不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小。
加热功率:约为12KW。
发烧管数量:6根分2组；
热气回收:出炉口内置Φ90mm管道配200W风机收罗热气从进风口循环至炉内；
输送网带:接纳0.7mm特弗龙布带（黑色）,输送网有效宽560mm。
防偏装置:铁弗龙布带加防偏导条。
输送动力:10-60min走2500mm,输送速度:27-83mm/min;
输送偏向:从左向右输送（以操作人员面向机台,控制面板在机台左边为基准）。
东莞尊老凯时人生就是博烘干设备厂家生产:电解隧道炉,电解电容隧道炉,贴片电解隧道炉,电解电源隧道炉,电镀电解隧道炉,电解开关隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温掩护,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较�。� 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
