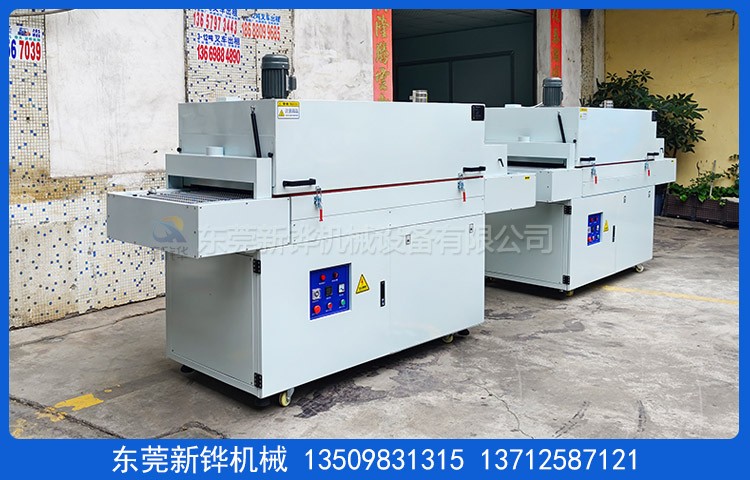

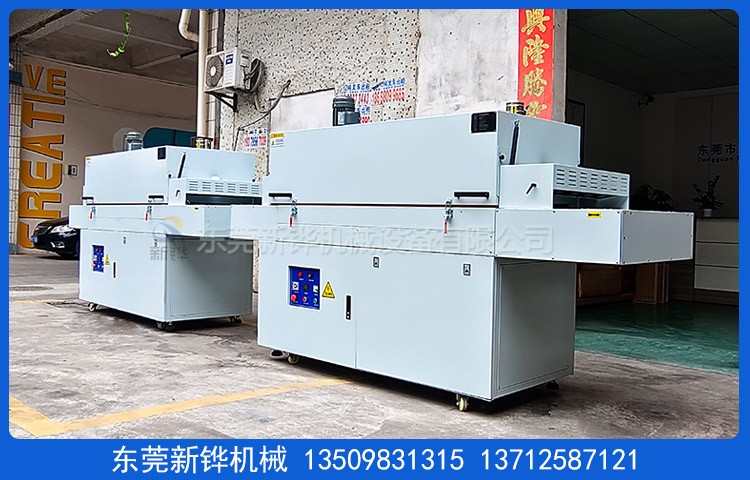

设备名称:电感隧道炉
机台型号:XHSO-2.9-06-1R
设备电源:AC380V 三相 50HZ 15KVA
内箱尺寸:长1800×宽635×高80mm
外箱尺寸:长2900×宽860×高1800mm（以实物为准）
机台结构:上料段:450mm（含100mm隔热罩）,恒温段:1800mm（分1段加热控制）,下料段:650mm（含100mm隔热罩,冷却罩200mm）。
炉盖检修:手动气弹簧掀开+保险撑杆方式。
内箱材质:T1.2mm厚SUS430#不锈钢板,用氩弧焊接加工制作。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面+底部封板,
脚轮脚杯:电感隧道炉底部安装承重20mm脚杯,3寸脚轮方便设备的牢固和对接。
机台颜色:经防锈处置后静电高温粉体涂装,整机为皱纹白（或客户提供色卡）。
保温结构:保温棉:接纳优质白色硅酸铝棉,保温厚度100mm,加空气层隔热保温。
密封条:接纳?20mm耐高硅胶密封条密封处置,美观无污染。
防护标签:设备高温部门加贴高温警示标识。
温控系统:温度范围:常用温度140℃,最高温度:常温～MAX200℃可调。
温控方式:欧姆龙温控表+SSR输出控制加热,PID自动演算,华菱K型热电偶检测温度；温控系统具备自动整定和PID参数的自动校正功效。
温度均匀度:恒温25分钟空炉无产物测温140℃±5℃%。
测温漫衍点:恒温区域单点检测温度。
控制联机:客户控制伺服输送+定位（IO点联机）。
运风方式:马达由顶部经过风道疏散后从上往下吹向产物,循环运风设计。
运风电机:加热段顶部安装1组0.75KW长轴马达配多翼式镀锌风轮。
加热方式:电感隧道炉接纳不锈钢电热管,安装顶部加热。
加热功率:15KW,恒温状态功率:7.5KW。
升温速率:空炉常温～140℃约需时间25分钟。
输送系统:输送链板:5分不锈钢链条+T15mm铝质阳极治具链板节距63.5mm,约95条治具板。
输送方式:每条治具板放24个产物。
检测定位:上、下料两侧亚德客气缸检测定位。
输送动力:750W松下伺服配减速电机。
输送高度:输送面距离地面高度1060+30mm。
冷却方式:4寸离心风扇风冷。
宁静�；�:出料�；蓖Ｖ辜尤炔⒕ㄗ爸�,超温停止加热并警报装置,马达、电热过电流�；�,控制回路短路及过载�；�,漏电断路器、电源逆向防止器,操作面板/出料急�？�,三色信号指示灯（红色故障,黄色待机指示,绿色运行指示）。
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂.。
参考尺度:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的法式编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份,17 交货日期 签定合同收到订金之日起20个事情日内完成,安装调试时间为货到工厂之日 2 个事情日内完成。
东莞尊老凯时人生就是博烘干设备厂家生产:电感隧道炉,电感线圈隧道炉,线圈隧道炉,功率电感隧道炉,磁环电感隧道炉,插件电感隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
