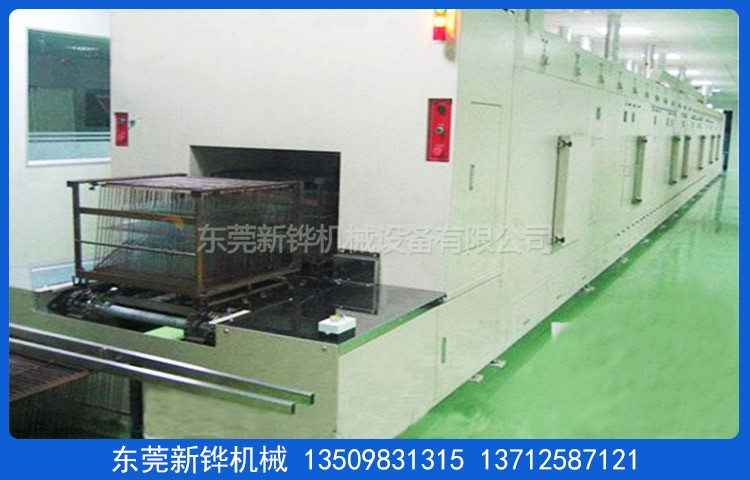

设备名称:玻璃烘干隧道炉
设备型号:XHSOL-8-1-5IR
机台电源:AC380V 3φ 50HZ 46KVA
烧结尺寸:长8000*宽1250*高50mm
输送尺寸:长10000*宽1450*高1550mm（以实物为准）
机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:8000mm（5段）,冷却段:400mm,出料段:800mm.
安装定位:玻璃烘干隧道炉底部安装承重3寸脚轮,M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆� ；ぜ煨薹绞缴杓�.
内箱材质:T1.2mm厚SUS304#不锈钢板加工,全密封氩弧焊,保证炉内清洁.
外箱材质:T1.2mm厚SS41#冷轧钢板折弯加工制作.
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:经防锈处置后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度50mm.
密封条:接纳?20mm耐高温双硅胶密封条密封处置,美观无污染.
温度范围:室温~MAX200℃,常用温度150℃.
温控系统:PLC+触摸屏+温度�？�+SSR控制,控温精度:±1.5℃,具备PID自整定参数平衡调温校正功效,输入模式为K型热电偶.
温度均匀度:空炉150℃恒温15min后温差±2%℃.
运风方式:经过风道疏散后水平循环运风设计,均匀性佳.
输送动力:接纳AC马达,减速机,链轮,链条传动发动网带运行,驱动辊无缝钢管外包高温耐磨胶.
加热方式:玻璃烘干隧道炉接纳远红外电热管+热风循环.
加热功率:升温状态:46KW,恒温状态:23KW.
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟.
冷却方式:1排可调角度轴流风扇.
输送网带:玻璃烘干隧道炉输送宽1200mm铁复龙网带配导条纠偏装置.
网带除尘:进料段安装除尘粘滚.
输送速度:减速电机配合变频器调速1-6m/min任意调治.
输送高度:输送带外貌距离地面850+50mm可调.
宁静� ；�:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等� ；げ⒕ㄗ爸谩虾豕誓渤叨�.
防护标签:所有带电外露部位加装绝缘� ；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.
机台电源:主电源接纳AC 220V/380V/50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产物不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行尺度:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行.
参考尺度:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》.
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的法式编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪.
东莞尊老凯时人生就是博烘干设备厂家生产:玻璃行业隧道炉,玻璃烘干隧道炉,光伏玻璃隧道炉,玻璃丝印隧道炉,玻璃制品烘干隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
联系方式:蓝生13509831315 赖小姐13712587121
生产地址:中国东莞市万江区滘联创富工业园
尊老凯时人生就是博官网:http://www.dgxhua.com
尊老凯时人生就是博邮箱:dgxhua@126.com
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环 ，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术 ，密封效果优 ； 机体外壳温度低 ，对室内环境温度影响较� � ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
