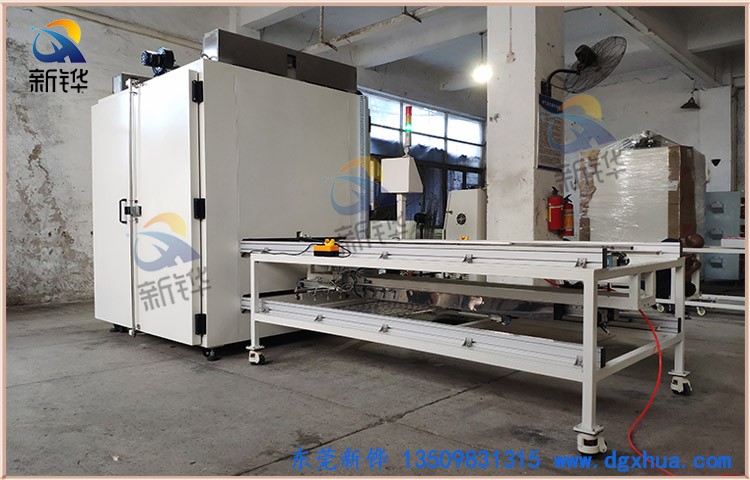

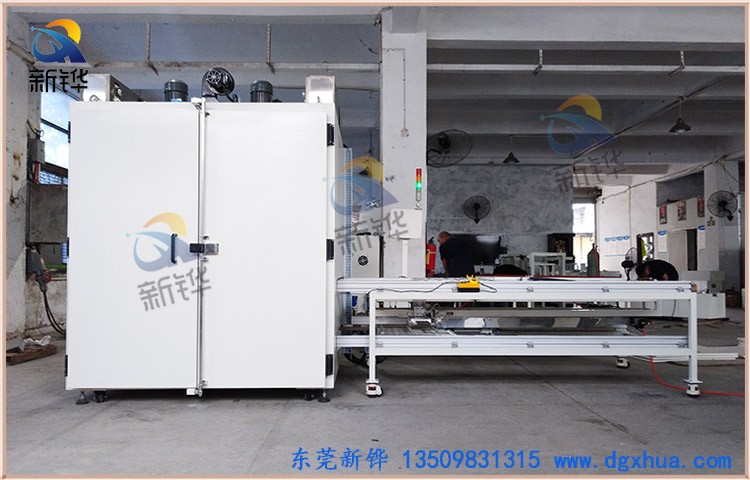

设备名称:双链提升烤箱
设备型号:XHMO-12-2T
机台电源:AC380V 3φ 50HZ 39KVA
烘烤尺寸:长1600×宽1630×高1570mm
外型尺寸:长1800×宽1750×高2380mm（以实物为准）
机台结构:进出料机构1套:长2350*宽1250*高850MM（上料位料盘离墙面约1500MM） ;烘烤尺寸:长1600*宽1630*高1570mm（2组加热控制）; 推料机构:2套;顶部安装吊环.
机台定位:安装承重M20脚杯,3寸脚轮方便设备的移动牢固和拼接.
检修方式:侧面+反面开门方便检修及清洁调养.
内箱材质:T1.2mm厚SUS201#不锈钢板全密封满焊保证炉内清洁.
外箱材质:T1.5mm厚冷板折弯加强焊接加工,打磨防锈.
烤架材质:T1.2mm厚SUS201#不锈钢板方通焊接,两侧传动接纳4分链条+耐高温轴承座+S201#不锈钢板折弯导轨,托盘6*3筛网,尺寸长1000*宽600mm.
机架材质:T1.2*40*40mm 201#方通焊接成型.
机台颜色:经防锈处置后静电高温粉体涂装,整机为邹纹灰白色.
保温质料:炉衬与炉体之间填充优质耐高温白色岩棉保温保温质料,保温层厚度80-100mm.
炉体密封:?18mm耐高温密封条密封处置,美观无污染.
温度范围:最高温度:常温～MAX200℃可调,常用温度175℃±5℃%.
温控系统:触摸屏+温度�？�+SSR固态继电器输出控制加热,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶;
运风方式:长轴型高温马达配多翼式201#不锈钢风轮,顶部风道循环运风设计,均匀性佳.
进排风口:进/排风口:200W电机+变频器调控风量,炉内置换新鲜空气.
加热功率:不锈钢电热管,升温状态:36KW,恒温状态约:18KW.
推料机构:电机+丝杆+耐高温滑块;

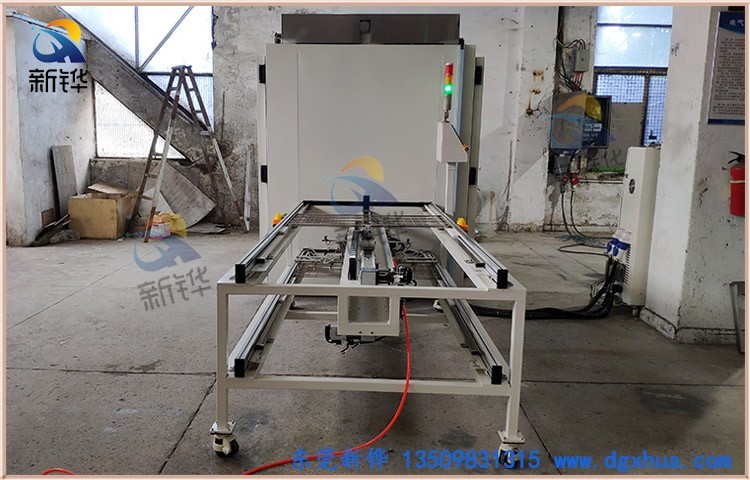

进料机构:无动力滚轮+伺服+�？�+夹抓气缸;
出料机构:无动力滚轮+伺服+�？�+夹抓气缸+吸盘;
上料行动:夹爪把钢网从烤箱取出,然后人工把产物放钢网盘上,放好后钢网和产物一起移进烤箱中;
出料行动:夹爪把钢网从烤箱取出,吸盘吸产物（吸盘位置可调）,托盘移出,吸盘松开,产物掉到收料箱,后钢盘移进烤箱;
控制要求:人工放好料按启动开始进料,出料同时事情,顶部/底部推料行动同时进行,以人工给信号为准,待最后一炉人工不放料时,人工手动切换到炉子里面的产物烘烤完成后关机.
宁静� ；�:超温停止加热并警报装置、马达、电热过电流� ；ぁ⒖刂苹芈范搪芳肮乇 ；ぁ⒙┑缍下菲鳌⒌缭茨嫦蚍乐蛊鳌⒓蓖？亍⑷甘镜疲ê焐收稀⒒粕⒙躺诵校┑群虾豕誓渤叨�.
防护标识:所有带电外露部位加装绝缘� ；ふ�,危险处贴有警示标识,电柜防护品级IP54.
使用条件:主电源接纳AC 380V/ 50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂.
培训服务:免费提供日常维护、技术咨询、故障处置等培训内容,不定期对设备使用状况进行质量跟.
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术，密封效果优 ； 机体外壳温度低，对室内环境温度影响较� � ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以依照色卡指定色彩制作 。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
