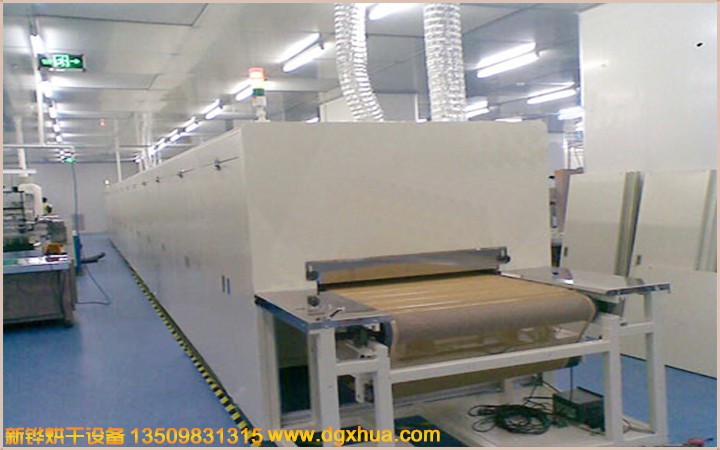

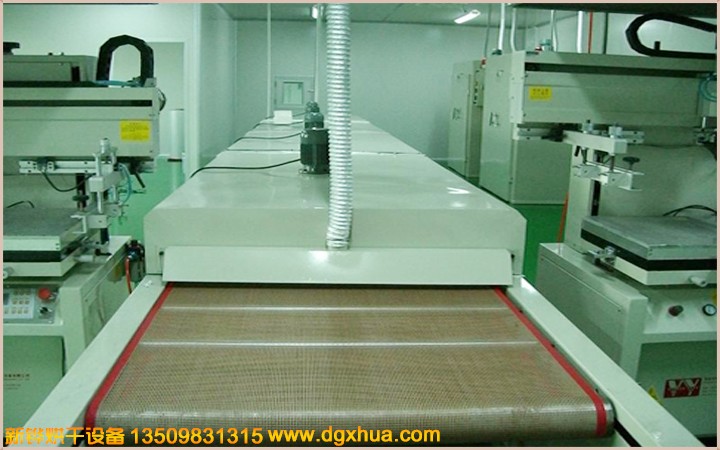

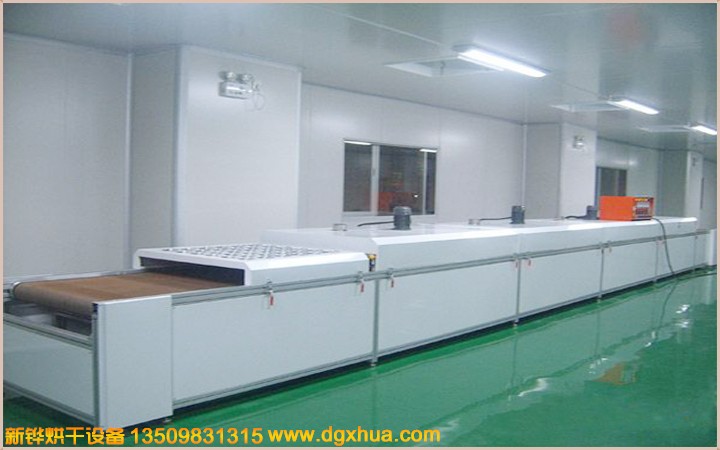

设备名称:喷涂隧道炉
设备型号:XHSOL-10-10-4IR
机台电源:AC380V 50HZ 48KVA
烘烤尺寸:长8000×宽1050×高100mm
输送尺寸:长10000×宽1250×高1650mm（以实物为准）
机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分4段加热）,出料段:800mm,冷却段:400mm
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆�；ぜ煨薹绞缴杓�。
内箱材质:T1.5mm厚SUS304#镜面不锈钢板全密封氩弧焊,保证炉内清洁。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作，经防锈处置后高温烤粉。
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色:经防锈处置后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm
密封条:接纳?20mm耐高温双硅胶密封条密封处置,美观无污染。
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道疏散后水平循环运风设计,均匀性佳。
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮。
高效过滤器:接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000 m3/h
加热方式:不锈钢电热管+热风循环。
加热功率:48KW,恒温状态功率:24KW
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟。
冷却方式:2排可调治角度轴流风扇。
输送网带:宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置。
网带除尘:进料段安装除尘粘滚。
输送速度:减速电机配合变频器调速1-3m/min任意调治。
输送高度:输送带外貌距离地面850+50mm可调。
宁静�；�:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等�；げ⒕ㄗ爸谩虾豕誓渤叨�。
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54
机台电源:主电源接纳AC 220V/380V/50Hz 三相五线制。
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产物不能含有高浓度易燃,易爆挥发性气体或溶剂。
执行尺度:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行。
参考尺度:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
