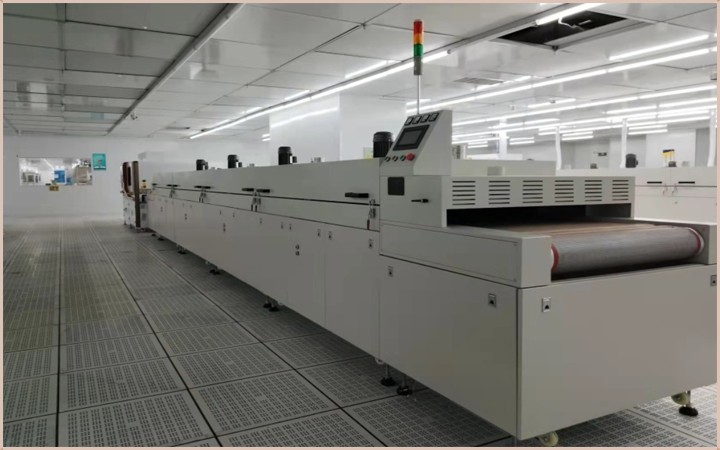

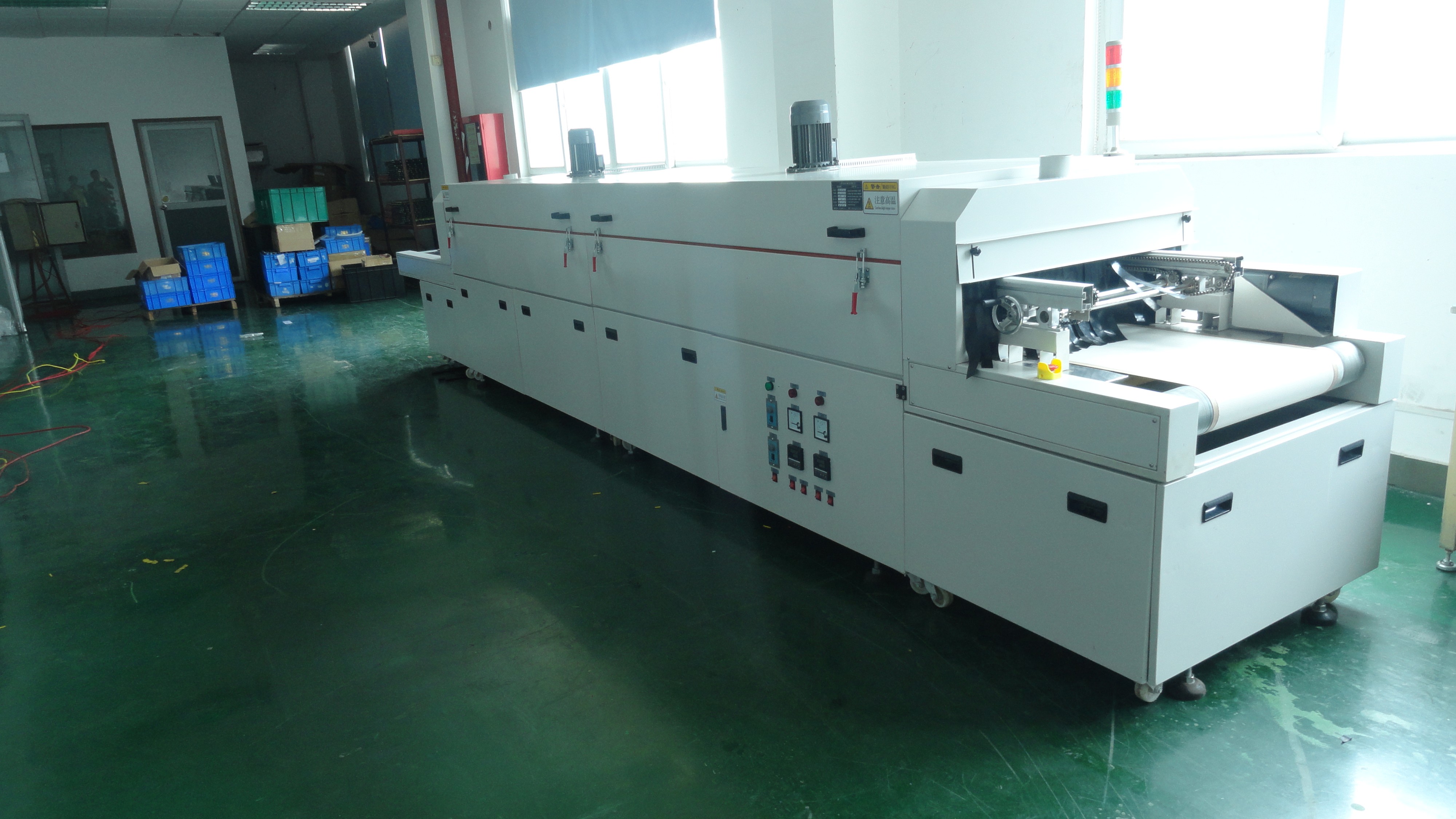

设备名称：半导体IR隧道炉
机器型号：XHSOL-2-04-1IR
机台电源: AC380V 50HZ 9KVA
烘烤尺寸: 长2000×宽450×高200㎜
输送尺寸: 长2500×宽650×高1450㎜（以实物为准）
机台结构：入料口高度：200mm,进料段：150mm,恒温段：2000mm(分1段加热）,出料段：350mm
安装定位：底部安装承重3寸脚轮,M18脚杯高度可调+50mm.
检修方式：手动撑杆�；ぜ煨薹绞缴杓�.
内箱材质：T1.2mm厚SUS430#不锈钢板加工,全密封氩弧焊,保证炉内清洁.
外箱材质：T1.4mm 厚SS41#冷轧钢板折弯加工制作.
机架材质: T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色：经防锈处置后静电高温粉体涂装,整机为邹纹灰白色.
保温结构：接纳耐高温白色硅酸铝棉,保温层厚度50mm.
密封条：接纳?20mm耐高硅胶密封条密封处置,美观无污染.
温度范围：室温~MAX200℃,常用温度150℃.
温度控制：智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.
温度均匀度：空炉150℃恒温15min后温差±3℃ .
加热方式：远红外线电热管.
加热功率：9KW, 恒温状态功率：4.5KW
升温速率：约7℃/min,空炉常温～150℃约需时间20分钟.
冷却方式: 1排可调角度轴流风扇.
输送网带：宽400mmT1.0*4*4mm铁复龙网带配导条纠偏装置.
网带除尘：进料段安装除尘粘滚.
输送速度：减速电机配合变频器调速0.5-5m/min任意调治.
输送高度：输送带外貌距离地面850+50mm可调.
机台电源：主电源接纳AC 220V/380V/ 50Hz 三相五线制.
使用条件：环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项：烘烤的产物不能含有高浓度易燃,易爆挥发性气体或溶剂.
宁静�；ぃ郝┑缍下菲�,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载等�；げ⒕ㄗ爸谩虾豕誓渤叨�.
防护标签：所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.
执行尺度：炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行.
参考尺度：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》.
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的法式编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪.
培训服务：免费提供设备的法式编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处置服务,不定期对设备使用状况进行质量跟踪.
联系方式：蓝生13509831315 赖小姐13712587121
生产地址：中国东莞市万江区滘联创富工业园
尊老凯时人生就是博官网：http://www.dgxhua.com
尊老凯时人生就是博邮箱：dgxhua@126.com
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
