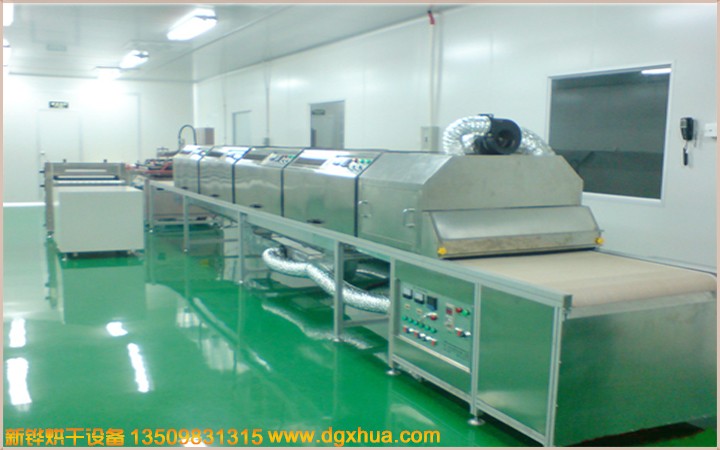

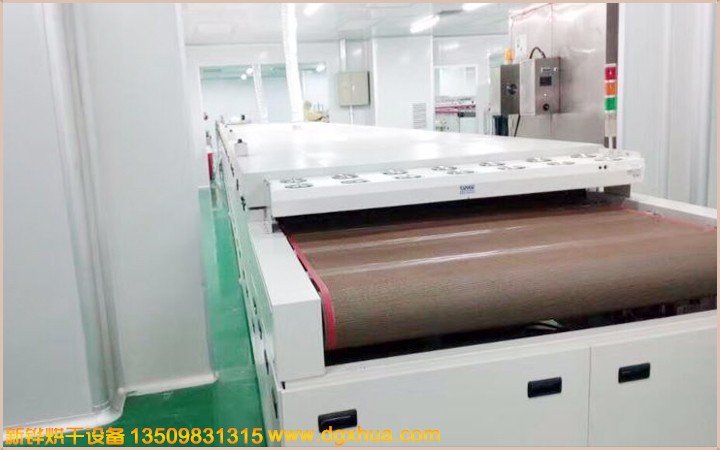

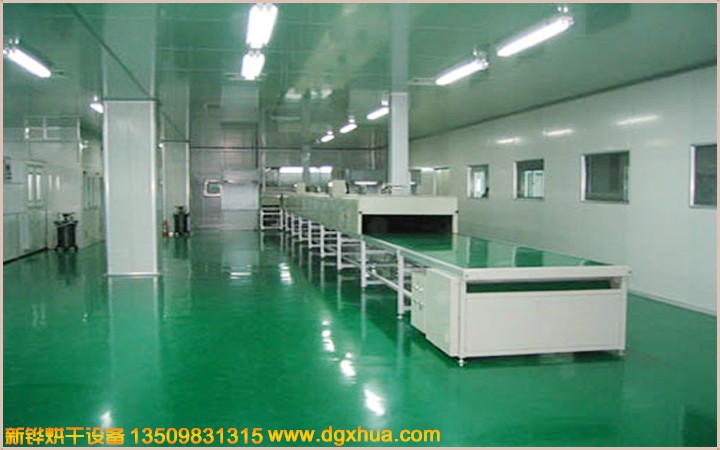

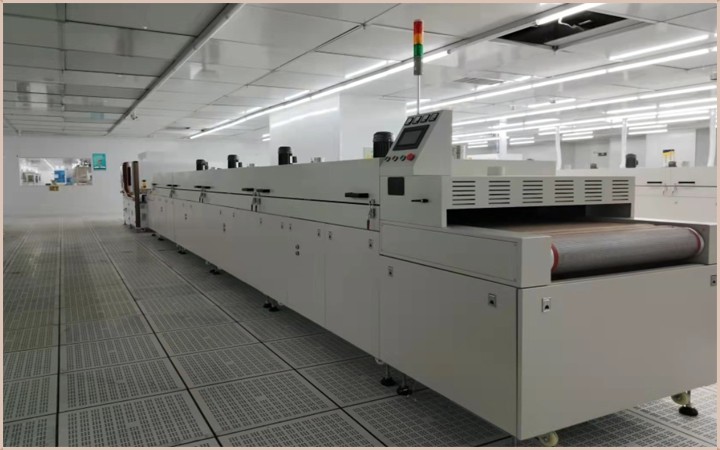

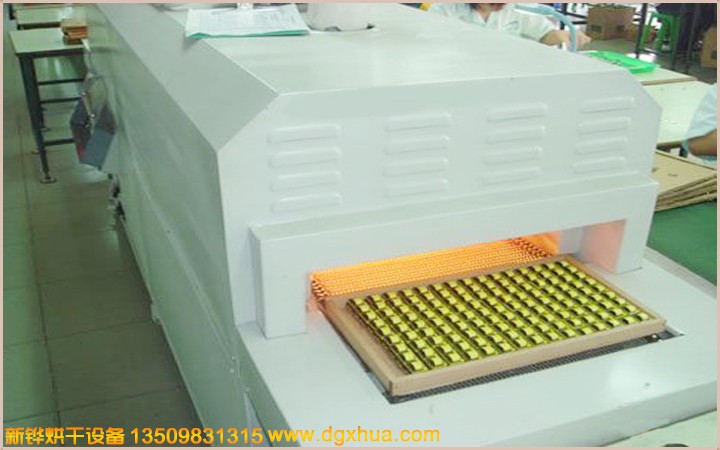

| 设备名称：充氮隧道炉 |
| 设备特点：接纳智能温度控制器，PID自动演算、LED显示，配合SSR固态继电器输出控制加热，控温精度高；接纳多段均匀漫衍控制加热；接纳红外线电热管省电，无尘，使产物到达快速烘干的效果；接纳多路氮气流量计进气口，可加装含氧量检测装置 |
| 设备型号：XHSOQ-60-5R |
| 机台电源: AC380V 14KVA |
| 烘烤尺寸: 长2500× 宽630 × 高100mm |
| 输送尺寸: 长3000 × 宽830× 高1650mm（以实物为准） |
| 机台结构：入料口高度：0-100mm,进料段：300mm,恒温段：800mm(分3段加热）,冷却段：/ , 出料段：300mm |
| 安装定位：底部安装承重3寸脚轮、M18脚杯高度可调+50mm。 |
| 气动门：进出料安装气动门，光电检测来料后自动开关。 |
| 检修方式：炉盖电动推杆掀开+手动撑杆�；ぜ煨薹绞缴杓�。 |
| 内箱材质：SUS304#T1.5mm镜面不锈钢 |
| 外箱材质：SS41#T1.5mm钢板经防锈处置后高温烤粉 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体活动封板。 |
| 机台颜色：经防锈处置后静电高温粉体涂装，整机为邹纹灰白色。 |
| 保温结构：接纳耐高温白色硅酸铝棉，保温层厚度100mm。 |
| 密封条：接纳?20mm耐高温双硅胶密封条密封处置，美观无污染。 |
| 温度范围：室温~MAX200℃，常用温度150℃。 |
| 操作方式：10.4寸触讯显示器+松下可编程控制器+扫码功效。 |
| 温度控制器：智能温度控制器，数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度。 |
| 温度均匀度：空炉150℃恒温15min后温差±3-5℃ 。 |
| 运风方式：经过风道疏散后水平循环运风设计，均匀性佳。 |
| 运风电机：长轴型烤箱专用马达4组配强力型多翼式镀锌风轮。 |
| 高效过滤器：接纳二级过滤，进风口加装初效过滤器，炉内加装耐高温有隔板高效过滤器，双面防护网为不锈钢方格网SUS304；风量：2000 m3/h； |
| 加热方式：不锈钢电热管+热风循环。 |
| 加热功率：65KW, 恒温状态功率：34KW. |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。 |
| 冷却方式: 2排可调治角度轴流风扇。 |
| 输送网带：宽1000mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置。 |
| 网带除尘：进料段安装除尘粘滚。 |
| 输送速度：减速电机配合变频器调速1-3m/min任意调治。 |
| 输送高度：输送带外貌距离地面850+50mm可调。 |
| 宁静�；ぃ郝┑缍下菲鳌⒌缭茨嫦蚍乐蛊鳌⒊峦Ｖ辜尤取⒙泶锛暗缛裙缌鳌⒖刂苹芈范搪芳肮亍⑷藕胖甘镜疲ê焐收�，黄色待机，绿色运行）等�；げ⒕ㄗ爸谩虾豕誓渤叨�。 |
| 防护标签：所有带电外露部位加装绝缘�；ふ�，危险处贴有高温，防触电警示标识，电柜防护品级IP54。 |
| 机台电源：主电源接纳AC 220V/380V/ 50Hz 三相五线制。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项：烘烤的产物不能含有高浓度易燃、易爆挥发性气体或溶剂。 |
| 执行尺度：炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的宁静性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考尺度：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部门》. |
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
