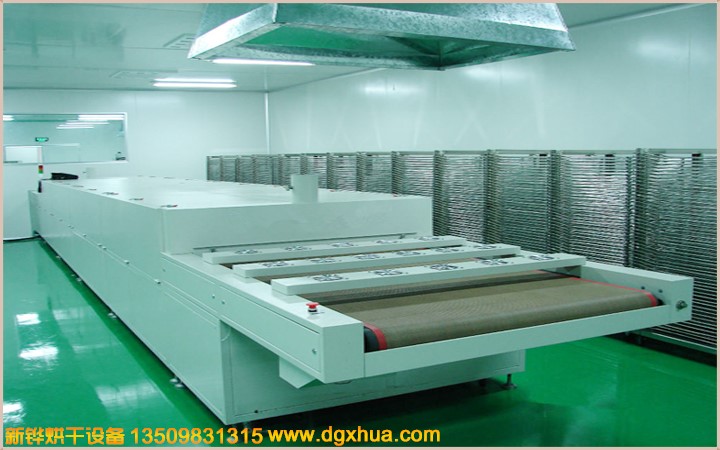

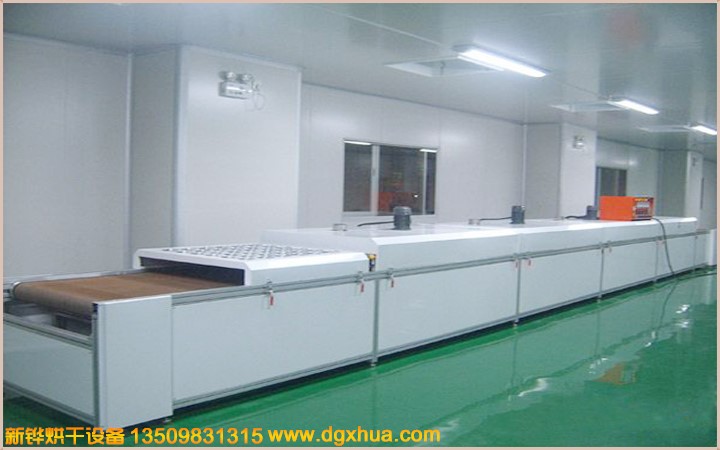

薄膜丝印隧道炉

隧道炉部门外形尺寸:线体总长10米，隧道炉网带宽1米，隧道炉总高1.6米，隧道炉出料部门1米，隧道炉烘干部门长8米,分为4段，进料部门长1米 ,线体大梁接纳1.5厚方通，隧道炉箱体外壳接纳1.5㎜厚冷板折弯而成，隧道炉整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，隧道炉机架用50×50㎜方通焊接而成，配16㎜调治脚杯.
隧道炉内胆共2段炉腔，隧道炉每段2米,炉腔总长4米.内胆材质接纳1.2㎜厚镀锌板制作,炉腔总高0.35米,进料口净高度0.05米,设可调治档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使隧道炉炉体外部不烫手.顶部配有排气口阀门,可调治室内空气流量,便温度越发均匀.每段炉盖均可独立翻起打开.便于炉内的清洁

3. 隧道炉电器部门:电源三相AC380V，120A，三相五线制,功率24KW，隧道炉接纳1HP台湾爱德利变频器变频调速配台湾力象0.75KW调速电机一台,奥克力牌80型减速牙箱，速比为1:70,配传动齿轮和传动链条,传动速度0.5至6米/分钟任意可调,配独立的控制系统，隧道炉每段炉腔配力象牌运风马达1台，配八寸半运风风轮，炉盖发烧管内置风槽内,隧道炉共计：2台运风马达，每台0.37KW.使炉内温度越发均匀；隧道炉每段炉腔内装有红外线发烧管6条，共计12条,每条2000W均匀漫衍在配在炉腔内部,隧道炉传输带底部配有隔热层，厚度为50mm,使炉外温度不烫手(温度在50度以下)，隧道炉每段炉腔配独立的控制电箱和温控系统，方便设置差异的温度.

尺度规格型号选配项目产物视频凭据客户要求设计，非标定制差异规格

产物介绍

奇特性能

客户可选配置

内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘；

双重超温�；�,宁静更可靠；

内部热风循环，烘烤物件受热均匀；

升温时间快,温度稳定精准；

国内一流的隔热、断热、保温技术，密封效果优；

机体外壳温度低，对室内环境温度影响较��；

多种加热及运风方凭据产物设定；节能省电、宁静环保。

可充氮气气氛�；�,告竣无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例

客户可以依照色卡指定色彩制作。

※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。

温控选购配备

温控器（单段/8段-256段可编程式）
台湾宇电温控表		日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪		日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪		进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪		进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点		IR 电脑温度记录器组6点~12点
计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。
电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸		Proface
三菱		西门子
工控机以太网远程监控

计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。
电力输出可安装SSR、SCR、SSPR等电力自动调整器。
