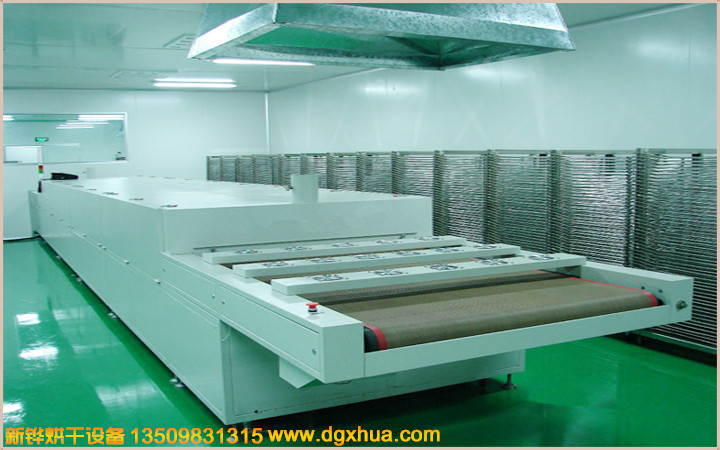

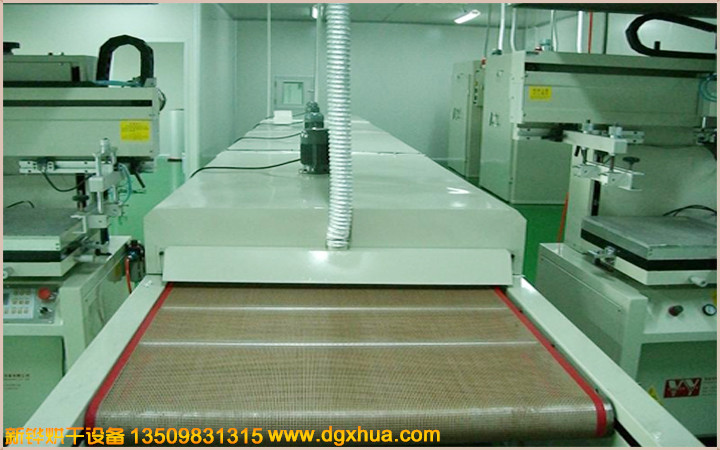

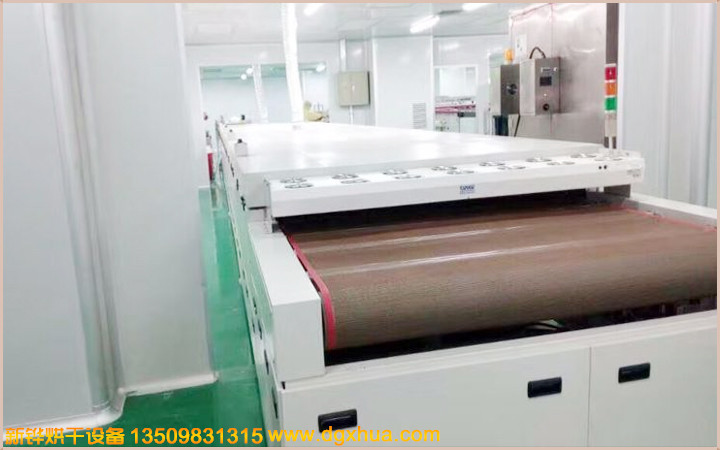

丝印隧道烘干炉规格参考
| 型号 | XHSOL-100-2IR | XHSOL-100-4IR | XHSOL-120-4IR |
| 内尺寸L*W*H(mm) | 2400*1000*50 | 8000*1050*50 | 10000*1250*50 |
| 外尺寸L*W*H(mm) | 3600*1050*1650 | 10000*1050*1650 | 12500*1450*1650 |
| 进料口高度(mm) | 0-50 | 输送高度(mm) | 850±50 |
| 进料段长(mm) | 500 | 800 | 1000 |
| 加热段长(mm) | 2*1200 | 4*2000 | 4*2500 |
| 冷却段长(mm) | 200 | 400 | 500 |
| 出料段长(mm) | 500 | 800 | 1000 |
| 输送宽度(mm) | 1000 | 1000 | 1200 |
| 输送方式 | 铁弗龙网带、铁弗龙布带 | ||
| 温度范围 | RT-200℃ (250℃) | 均匀度 | ±2.5%(空载测试） |
| 升温时间 | 30min | 35min | 40min |
| 箱体材质 | 内箱：SUS304#T1.5mm镜面不锈钢 外箱：SS41#T1.5mm钢板经防锈处置后高温烤粉 | ||
| 送风方式 | 单面水平送风/垂直送风 | ||
| 加热方式 | SUS304#电热器+热风循环 ，IR+热风循环 | ||
| 洁净品级 | Class100~1000# | ||
| � ；ぷ爸� | 漏电开关、相序� ；ぁ⒊卤 ；ぁ⒌缁乇 ；ぁ⒖刂葡呗繁Ｏ账� | ||
| 电力 | AC380V 18KVA | AC380V 48KVA | AC380V 63KVA |
| 产物特性 | 1.接纳智能温度控制器 ，PID自动演算 ，LED显示 ，配合SSR固态继电器输出控制加热 ，控温精度高。 2.接纳二段四路均匀为漫衍控制加热（恒温状态时可任意关掉其中一路电热管 ，降低加热功率进入省电模式） 3.接纳远红外电热管省电 ，无尘 ，从内到外辐射加热 ，使产物到达快速烘干的效果。 4.接纳耐高温高效过滤器 ，配压差计显示过滤事情状况。 | ||
| 应用领域 | 银桨、主固化、OC预烘、玻璃盖板、Film、薄膜开关、导光板等丝印预烘 | ||
丝印隧道烘干炉规格可参照客户要求定制
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环 ，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 国内一流的隔热、断热、保温技术 ，密封效果优 ； 机体外壳温度低 ，对室内环境温度影响较�� ； 多种加热及运风方凭据产物设定 ；节能省电、宁静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(尺度配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
