一、设备概述

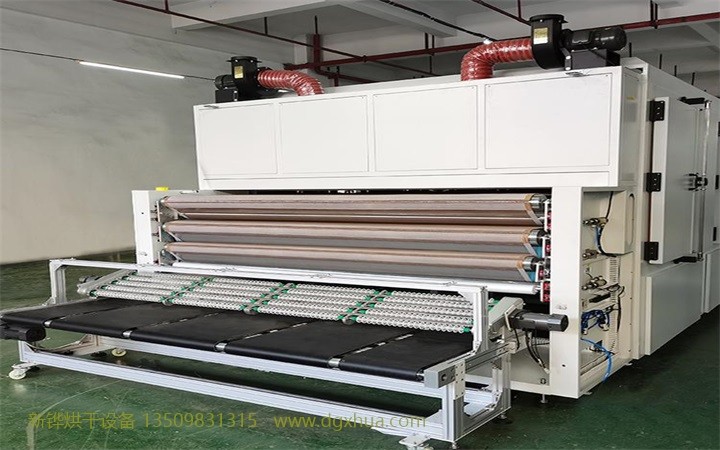

本设备用于亚克力、复合板外貌印刷油墨烘烤用 。
二、设备规格及主要技术指标
输送方式 | 1. 利用米黄色铁氟龍输送网,网格4*4有效宽2100mm。 2. 输送带接纳自动纠偏功效。 3. 接纳变频器无段速自由调整, 速度范围 0.5-7m/min。 4. 高级全密式齿轮减速机马达驱动。 5.三层独立传送机构 ，来回型输送。 |
收料方式 | 1.接纳人工收料。 |
结构漫衍 | 1.外尺寸：L12500mm×W2683mm×H2050mm 2.入料转层段1610mm 3.加热段7450mm（均分5段） 4.冷却段2000mm 5.出料转层段1390mm 6.可以并排摆放4张宽420mm的料。 |
加热方式 | 1. 加热段共计22.5米 ，每层7.5米 ，短波红外线辐射加热,可独立调治各段温区温度。 2. 接纳 PID 温度控制器,配合SCR电力调整器输出控制,控温速度快且稳定度高。 3. 常用质料外貌温度 80℃,质料外貌横切左中右温度均匀度±5℃以内。 4. 炉内设定温度 max 120℃。常用温度80℃。 5. 加热段设岩棉断热及空气隔热,对冷房影响 ，外貌温度比室温高8℃。 6. 进排气风门可调整,有效控制炉内微压。 7. 前后对开门板设计 ，维修简单方便。 8.炉内接纳鼓风循环回风方式,减少热损失节省能源。 9.接纳水平送风方式。 10.炉内风道设有过滤器过滤效率99.97%,Class1000,耐温250渡过濾网 ，确保爐内洁净度。 |
送风方式 | 1.接纳1/2 HP高温长轴马达配合风轮 ，水平送风经过滤后吹向产物外貌。每温区*1组 ，共5组。 |
冷却方式 | 1.接纳水冷方式冷却。（冰水客户提供） |
电热分配 | 1.接纳短波红外线辐射加热 ，每层30支共3层。 |
炉体材质 | 1.外部接纳钢板经防锈处置后高温烤漆 ，底座四周钣金封板 2.内部接纳SUS201#1.5t镜面不锈钢板。 |
�；ぷ爸� | 1. 超温�；こ魑驴丶捌渖舷孪蕹路乐够芈吠� 另设有副温度控制超温防止器作宁静温度防护器,超温温度異常时 ，响警报通知外,自动切断电源系统 ，防止意外发生。 2. 传动马达加装反相�；� ，防止马达反相后温渡过高 ，造成产物不良及设备损坏。 3. 设有紧急停止开关 ，各加热段各项电路过电流 ，过载�；ぜ傲�。 4. 異常发生时 ，配合異常指示灯及蜂鸣器警报 ，方便操作人员排除異常。 |
系统控制 | 1. 日本三菱可程式控制器。 2. 台湾威纶人机介面。 3. 三色指示灯: 红黄绿亮灯显示机台即时状态。 |
电源配置及排风 | 1.电源：AC380V 三相 50HZ 80KW 2.压缩空气：6kg/cm 20L/min Φ12 3.排风管：直径100mm*3组 ，直径150mm*2组. |
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
