产物详情
一、用途
该机引进国外先进涂布机技术结合自身多年生产涂布机经验综合而成，本机接纳网纹涂布功效，针对汽车防爆膜、建筑防爆膜、太阳膜、上色、离型膜、防静电膜等涂布产物。
二、主要技术参数
型号 | TB-B1600型 |
涂布方式 | 网纹涂布 |
涂布宽度 | 1600mm |
放卷直径 | φ800mm |
收卷直径 | φ800mm |
收放卷形式 | 电动翻转式双工位 |
烘箱长度 | 20米 |
烘箱温度 | 10-150℃ |
涂布速度 | 10-100m/min（视质料而定） |
机械速度 | 120m/min |
外形尺寸 | 25000×3350×4800mm |
机器重量 | 约20T |
加热方式 | 导油炉循环加热式 |
整机电机总功率 | 约55KW |
三、性能及特点
1．整机接纳4变频电机控制，整机张力（放卷、涂布、牵引、收卷）接纳日本三菱牌PLC系统自动控制，通过人机界面触摸屏控制及显示，提高整机张力的可靠性。
2．放料架形式为电动翻转双工位，接纳磁粉自动张力控制。
3．网纹涂布方式，涂布刮刀轴接纳重型式双轴式机械独立游动，刮刀调治方式为手动带气动式，角度任意调治，涂布量取决于网纹辊目线，差异的涂布量可换差异目线的网纹辊。
4．烘箱为20米，前18米分6段独立控温，加热接纳导热油循环加热，热风进入式干燥系统，可调式内循环吸排气装置，进、排风风力强劲，干燥彻底，后2米预留安装UV干燥系统。
5．烘箱内导轮接纳主动与主机同步，传动接纳同步带轮传动式，减免质料拉伸和变形，气缸开顶式烘箱及穿膜操作平台，使操作工人便于事情。
6．涂布辊---牵引钢辊中间张力同步接纳浮动摆臂式由PLC自动控制
7．自动计米计速控制装置
8．纠偏接纳EPC对边机，为了质料收卷的整齐。
9．收放轴接纳键子式气胀轴，为了装卸料操作方便，气胀轴取放接纳宁静锁。
10．高精度上压式牵引装置，钢辊冷却接纳水循环式，通过冷却辊使膜更平整、更挺刮、更到达冷却效果。
11．收料架形式为电动翻转双工位，收卷接纳变频电机，矢量变频器由PLC电脑系统控制。
四、要求
A、凭据客户的差异要求特殊定制机器（有限宽度范围为300-2000mm）
B、收放架形式分别为：手工抬料式单工位、液压升降式单工位、电动翻转式双工位、电动拉链爬坡式双工位、电动翻转轮盘式双工位等供客户选择
C、烘箱加热方式分别为：电加热、导热油炉加热、蒸汽加热等供客户选择
D、涂布方式分别为：网纹辊涂布、双辊涂布、三辊涂布、五辊涂布、逗号刮刀涂布、气刀涂布等供客户选择
E、事情速度与涂料的材质、涂布厚度、烘箱长度、烘干温度等成正比
五、工艺流程
基材放卷--涂布单元---干燥单元--牵引单元--收卷机
此机适用于生产防爆膜涂布，接纳三辊转移涂布方式，双工位收放卷，18米烘箱分6段独立控温，烘箱内所有导轮喷特氟龙处置，导热油循环加热式，导热油交换器外置，整机张力同步由PLC电脑系统控制，放卷磁粉自动张力控制，整机由5电机变频控制：涂布1电机、传动1电机、牵引1电机、收卷2电机。

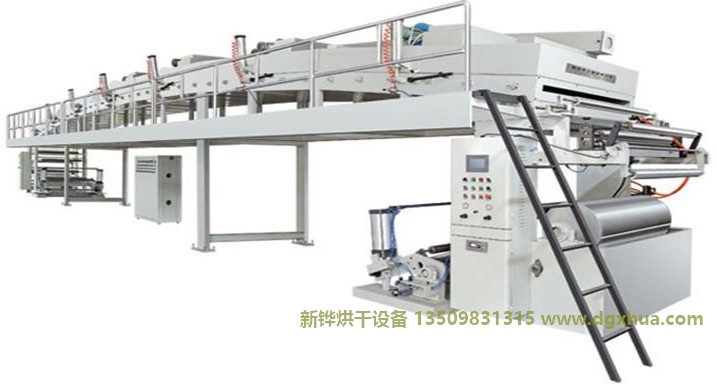

TB-B1600型涂布机
主要技术参数：
型号 | TB-1600型 |
适合质料 | PET卷膜 |
涂料性质 | 油性不干胶 |
涂布有效宽幅 | 1600mm |
导辊宽幅 | 1650mm |
涂布线速度 | 5-160m/min〈视质料而定线速度〉 |
机械最高线速度 | 180m/min |
放卷基材最大直径 | 双工位φ800mm |
收卷基材最大直径 | 双工位φ800mm |
烘箱加热方式 | 导热油加热 |
整机电机总功率 | 约42KW（不包罗导热油炉功率） |
机器重量 | 约20吨 |
机器外形尺寸 | 〈长×宽×高〉19m×3.35m×4.8m |
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较��； 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
