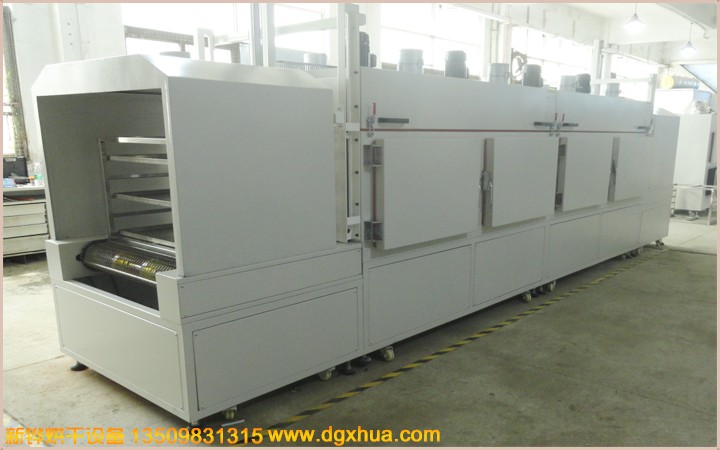

| 设备名称 | 面罩隧道炉 |
| 设备型号 | XHSO-10-08-4R |
| 机台电源 | AC380V 3φ 50HZ 36KVA |
| 烘烤尺寸 | 长8000 × 宽850 × 高200mm |
| 输送尺寸 | 长10000 × 宽1050 × 高1650mm |
| 机台结构 | 入料口高度：200mm，进料段：1000mm，恒温段：8000mm（4节），出料段：1000mm。 |
| 机台定位 | 安裝承重M20腳杯， 3寸腳杯方便設備的牢固和多段拼接。 |
| 内箱材质 | T1.2mm厚SUS304#不锈钢板全密封滿焊保證爐內清潔。 |
| 外箱材质 | T1.5mm 厚冷板折弯加工製作。 |
| 机架材质 | T2.0*50*50mm 铁方通焊接成型，机架不封板。 |
| 机台颜色 | 经防锈处置后靜電高溫粉體塗裝，整机为邹纹灰白色。 |
| 保温质料 | 白色硅酸铝保温，保温层厚度100mm |
| 门密封条 | ?20mm耐高硅胶密封条密封处置，美觀無污染。 |
| 温度范围 | 常用温度150℃,最高温度:常温～MAX200℃可调。 |
| 温控系统 | 智能温控器配合固态调整器控制, 具备自动整定和PID参数的自动校正功效，輸入模式為精密 K型熱电偶； |
| 运风方式 | 经过风道疏散后左右运风，循环运风設計，均勻性佳。 |
| 运风电机 | 長軸型高温馬達4組配強力型多翼式風輪。 |
| 进排风口 | 进风口：￠90mm调治风盘，排风口：￠90mm可调治风阀 |
| 加热器 | 304不锈钢电热管 |
| 加热功率 | 32KW, 恒温状态功率：16KW. |
| 升温速率 | 约5℃/min,空炉常温～200℃约需时间20分钟 |
| 输送链板 | 宽500mm201#T2.0mm不锈钢折弯链板。 |
| 输送速度 | 烘干时间20分钟，常用50-500mm/min任意调治。 |
| 输送动力 | 减速电机配易能变频器调速。 |
| 宁静掩护 | 超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際宁静標準。 |
| 防护标识 | 所有带电外露部位加装绝缘掩护罩，危险处贴有警示标识，电柜防护品级IP54。 |
| 使用条件 | 主電源接纳AC 220V/380V/ 50Hz 三相五線制，环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身发生灰尘；内部洁净无尘； 双重超温掩护,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较�。� 多种加热及运风方凭据产物设定；节能省电、宁静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产物搭配差异料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(尺度配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
